Cómo Saber Si Un Conector BNC Está Dañado O Presenta Fallas

Cuando se trata de conexiones de audio y video, los conectores BNC son fundamentales para garantizar una transmisión de señal de calidad. Sin embargo, como cualquier otro componente electrónico, estos conectores también pueden sufrir daños o presentar fallas con el tiempo. ¿Cómo saber si un conector BNC está dañado? En este artículo, exploraremos algunos signos comunes que indican problemas en estas conexiones y te daremos consejos útiles para identificar y solucionar los posibles fallos.

Los conectores BNC, conocidos por su resistencia y durabilidad, son ampliamente utilizados en aplicaciones profesionales y domésticas. Sin embargo, pueden ser propensos a daños debido al desgaste, mal uso o incluso factores ambientales. Detectar un conector BNC dañado a tiempo puede ahorrarte muchos dolores de cabeza y evitar una mala calidad de señal. Si sospechas que tus conexiones BNC están fallando, sigue leyendo para descubrir las señales reveladoras que debes tener en cuenta.

Índice de Contenido
  1. Importancia de un conector BNC en sistemas de electricidad y electrónica
  2. Síntomas comunes de un conector BNC dañado
  3. Pasos para realizar una inspección visual del conector BNC
  4. Herramientas necesarias para comprobar la continuidad del conector BNC
  5. Cómo utilizar un multímetro para verificar la integridad del conector BNC
  6. Pruebas para medir la impedancia del conector BNC
  7. Métodos para detectar posibles fugas de señal en el conector BNC
  8. Procedimiento para evaluar la resistencia de aislamiento del conector BNC
  9. Cómo detectar cables cortados con este ingenioso invento!
  10. Preguntas Frecuentes
    1. 1. ¿Qué es un conector BNC y cómo funciona?
    2. 2. ¿Cuáles son los síntomas de un conector BNC dañado?
    3. 3. ¿Cómo puedo comprobar si un conector BNC está dañado?
    4. 4. ¿Puedo reparar un conector BNC dañado?
    5. 5. ¿Dónde puedo adquirir conectores BNC de calidad?
  11. Para cerrar
  12. ¡Comparte y deja tu comentario!

Importancia de un conector BNC en sistemas de electricidad y electrónica

La importancia de un conector BNC en sistemas de electricidad y electrónica radica en su capacidad para proporcionar una conexión segura y confiable entre diferentes dispositivos. Al utilizar un conector BNC, se garantiza una transmisión de señal de alta calidad, lo cual es fundamental en diversas aplicaciones.

1. Conexión segura: El conector BNC cuenta con un mecanismo de bloqueo de bayoneta que asegura una conexión firme y estable. Esto evita que el conector se desconecte accidentalmente, lo cual puede ser especialmente relevante en entornos industriales o donde haya vibraciones constantes.

2. Alta frecuencia: Los conectores BNC están diseñados para soportar altas frecuencias, lo que los hace ideales para aplicaciones en las que se requiere una transmisión de señal rápida y precisa. Son comúnmente utilizados en sistemas de video, redes de computadoras, equipos de prueba y mediciones, entre otros.

3. Versatilidad: Los conectores BNC son compatibles con una amplia variedad de cables coaxiales, lo que facilita su integración en diferentes sistemas. Además, su diseño compacto permite una fácil instalación y conexión en espacios reducidos.

4. Protección contra interferencias: Los conectores BNC están diseñados para minimizar la interferencia electromagnética, lo que contribuye a mantener una señal limpia y libre de ruido. Esto es esencial para garantizar la integridad de la información transmitida y evitar errores en la comunicación.

5. Durabilidad: Los conectores BNC están construidos con materiales de alta calidad que les confieren resistencia y durabilidad. Esto los hace adecuados para su uso en condiciones adversas, como temperaturas extremas o ambientes húmedos.

En resumen, los conectores BNC desempeñan un papel fundamental en los sistemas de electricidad y electrónica al proporcionar una conexión segura, de alta frecuencia y protegida contra interferencias. Su versatilidad y durabilidad los convierten en una opción confiable para una amplia gama de aplicaciones.

Síntomas comunes de un conector BNC dañado

Conexión suelta o floja: Uno de los síntomas más evidentes de un conector BNC dañado es cuando la conexión se siente suelta o floja. Puede ser difícil establecer una conexión segura, y es posible que el conector se desconecte fácilmente sin ningún tipo de resistencia.

Interferencias en la señal: Un conector BNC dañado puede provocar interferencias en la señal de video o audio. Esto se puede manifestar como una imagen o sonido distorsionado, con líneas horizontales o verticales, o incluso con pérdida total de la señal.

Fallas en la transmisión de datos: Si estás utilizando un conector BNC para transmitir datos, como en aplicaciones de redes de computadoras, es posible que experimentes fallas en la transmisión. Esto puede manifestarse como una conexión inestable o interrupciones frecuentes en la comunicación.

Desgaste físico: El desgaste físico en el conector BNC también puede indicar daños. Esto puede incluir signos de corrosión, oxidación o desgaste en los contactos metálicos del conector. Si notas alguna de estas señales, es probable que el conector esté dañado.

CONTENIDO RELACIONADO  Sensor De Temperatura Con Transistor 2N2222: Cómo Construirlo Y Utilizarlo En Tus Proyectos

Mal funcionamiento al conectar o desconectar: Otro síntoma común de un conector BNC dañado es que puede haber dificultades para conectar o desconectar el cable. Puede requerir más fuerza de lo habitual o puede atascarse en su lugar.

Recuerda que si sospechas que tu conector BNC está dañado, es recomendable reemplazarlo lo antes posible para evitar problemas mayores en la calidad de la señal o en la transmisión de datos.

Pasos para realizar una inspección visual del conector BNC

Para realizar una inspección visual del conector BNC, sigue estos pasos:

1. Verifica la integridad física del conector: Examina visualmente el conector BNC en busca de cualquier señal de daño o desgaste. Busca grietas, roturas, dobleces o partes sueltas. Estos pueden ser indicios de un conector defectuoso.

2. Revisa el recubrimiento metálico: Observa cuidadosamente el recubrimiento metálico del conector BNC. Debe estar limpio y sin signos de corrosión. Si encuentras óxido u otros indicios de deterioro, es posible que el conector esté dañado.

3. Inspecciona los pines internos: Retira suavemente la cubierta del conector BNC para acceder a los pines internos. Examina cada pin en busca de cualquier signo de desgaste, falta de contacto o deformación. Asegúrate de que los pines estén rectos y bien alineados.

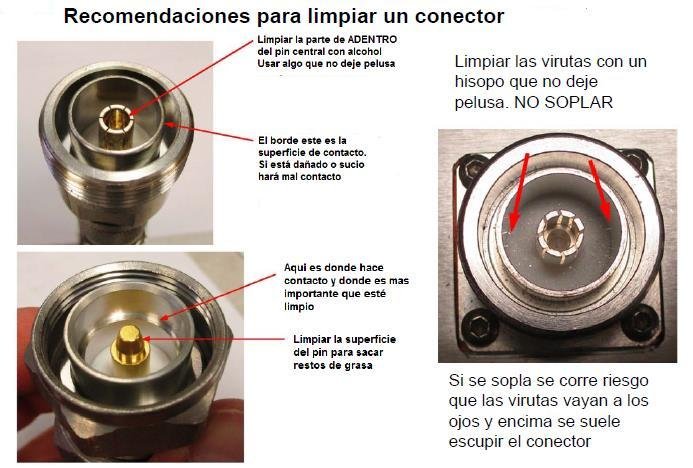

4. Comprueba los contactos del conector: Verifica que los contactos del conector estén limpios y libres de suciedad o residuos. Utiliza un paño suave y seco para limpiarlos si es necesario. Los contactos sucios pueden afectar la calidad de la conexión.

5. Confirma la correcta inserción del cable: Asegúrate de que el cable esté correctamente insertado en el conector BNC. Verifica que esté firmemente ajustado y no haya holgura. Una conexión floja puede causar problemas de señal.

Recuerda que una inspección visual no siempre revelará todos los problemas con un conector BNC, pero puede ser un primer paso útil para identificar posibles fallas. Si sospechas que el conector está dañado o presenta problemas, es recomendable realizar pruebas adicionales o considerar reemplazarlo.

Herramientas necesarias para comprobar la continuidad del conector BNC

Las herramientas necesarias para comprobar la continuidad del conector BNC son:

1. Multímetro: Es una herramienta fundamental para medir la continuidad eléctrica en un conector BNC. Para realizar la prueba, debes configurar el multímetro en la escala de continuidad o resistencia. Conecta las puntas del multímetro en los extremos del conector BNC y verifica si hay una lectura cercana a cero ohmios. Esto indicará que existe una buena continuidad en el conector.

2. Cable conector BNC-BNC: Este cable se utiliza para conectar el conector BNC que se desea probar con otro dispositivo o conector BNC. Al utilizar este cable, puedes verificar si la señal se está transmitiendo correctamente a través del conector BNC.

3. Osciloscopio: Aunque no es estrictamente necesario, el uso de un osciloscopio puede proporcionar una mejor visualización de la señal transmitida a través del conector BNC. Conecta el osciloscopio al conector BNC y observa la forma de onda para asegurarte de que no haya distorsiones o interferencias.

Recuerda que antes de realizar cualquier prueba, es importante asegurarse de que tanto el conector BNC como los dispositivos conectados estén desconectados de la fuente de alimentación y descargados de cualquier carga residual. Esto evitará posibles daños o accidentes durante el proceso de verificación.

Cómo utilizar un multímetro para verificar la integridad del conector BNC

1. Desconecta cualquier fuente de energía o dispositivo que esté conectado al conector BNC.
2. Configura el multímetro en la función de continuidad (símbolo de un diodo), asegurándote de que esté en la escala adecuada para la medición.
3. Toma el multímetro y coloca una de las puntas en el centro del conector BNC, donde se encuentra el pin interno.
4. Con la otra punta, toca el anillo exterior del conector BNC.
5. Mientras mantienes las puntas del multímetro en su lugar, verifica la pantalla del multímetro. Si la lectura muestra un valor cercano a cero ohmios o indica continuidad, significa que el conector BNC está en buen estado.
6. Si la lectura muestra un valor infinito o no hay continuidad, es probable que el conector BNC esté dañado o presente fallas. En este caso, deberás reemplazarlo por uno nuevo.
7. Repite el proceso en todos los conectores BNC que desees verificar.

CONTENIDO RELACIONADO  Recomendaciones Para El Uso Del Interfon: Cómo Mantener Tu Sistema En óptimas Condiciones

Recuerda que es importante realizar esta verificación utilizando un multímetro adecuado y siguiendo las precauciones necesarias para evitar lesiones eléctricas. Además, asegúrate de contar con conocimientos básicos en electricidad y electrónica antes de realizar cualquier tipo de prueba en un conector BNC.

Es crucial seguir las medidas de seguridad al utilizar un multímetro y estar familiarizado con su funcionamiento.

Recuerda que la integridad del conector BNC es fundamental para garantizar una conexión segura y confiable en sistemas electrónicos y de comunicación.

Pruebas para medir la impedancia del conector BNC

1. Prueba de continuidad: Verifica que exista una conexión eléctrica continua entre los pines del conector BNC. Para realizar esta prueba, utiliza un multímetro en la función de medición de resistencia y coloca una sonda en cada pin del conector. La lectura del multímetro debe ser cercana a cero ohmios, indicando que la continuidad está presente.

2. Prueba de resistencia característica: La impedancia característica de un conector BNC es típicamente de 50 ohmios en aplicaciones de video y RF, y de 75 ohmios en aplicaciones de televisión por cable. Utiliza un probador de impedancia específico para conectores BNC o un analizador de redes para medir la resistencia característica del conector. La lectura debe estar dentro del rango esperado, ya sea de 50 ohmios o 75 ohmios, dependiendo de la aplicación.

3. Prueba de continuidad del blindaje: El blindaje del conector BNC debe estar correctamente conectado y en buen estado para garantizar una buena protección contra interferencias electromagnéticas. Con un multímetro en la función de continuidad, coloca una sonda en el pin central del conector y la otra sonda en el blindaje exterior. Si no hay continuidad o la resistencia es alta, puede indicar un problema en el blindaje.

4. Prueba de aislamiento de señales: La función principal de un conector BNC es proporcionar una conexión segura y confiable para las señales. Para verificar el aislamiento de señales, utiliza un multímetro en la función de resistencia y mide la resistencia entre el pin central del conector y el blindaje externo. La resistencia debe ser infinita o muy alta, indicando un buen aislamiento de señales.

Recuerda que estas pruebas son solo indicativas y pueden variar dependiendo del equipo utilizado. Siempre es recomendable consultar las especificaciones del fabricante para obtener resultados más precisos.

Métodos para detectar posibles fugas de señal en el conector BNC

1. Inspección visual: Realizar una inspección visual del conector BNC puede revelar posibles daños o fallas evidentes. Se debe verificar que los pines no estén doblados, corroídos o desgastados. También se deben revisar las roscas del conector para asegurarse de que estén en buen estado.

2. Prueba de continuidad: Utilizando un multímetro en modo de medición de resistencia, se puede realizar una prueba de continuidad para verificar si hay alguna interrupción en la conexión del conector BNC. Se debe colocar una punta del multímetro en el pin central del conector y la otra punta en la carcasa externa del conector. Si la resistencia medida es cero o muy baja, significa que no hay fugas de señal.

3. Prueba de aislamiento: Para verificar si hay fugas de señal entre el pin central y la carcasa del conector BNC, se puede realizar una prueba de aislamiento. Esto se logra aplicando un voltaje a uno de los terminales y midiendo la tensión en el otro terminal con un multímetro en modo de medición de voltaje. Si se detecta una tensión significativa, indica que hay una fuga de señal.

4. Prueba de pérdida de señal: Para determinar si hay una pérdida significativa de señal en el conector BNC, se puede utilizar un generador de señal y un osciloscopio. Se debe conectar el generador de señal al conector BNC y luego medir la amplitud de la señal de salida en el osciloscopio. Si la amplitud medida es significativamente menor que la amplitud de la señal generada, puede indicar una pérdida de señal debido a una fuga en el conector.

Recuerda que es importante realizar estas pruebas con cuidado y siguiendo las instrucciones del fabricante del equipo. Siempre se debe tener en cuenta la seguridad al trabajar con electricidad y equipos electrónicos.

Procedimiento para evaluar la resistencia de aislamiento del conector BNC

1. Apagar y desconectar cualquier fuente de energía conectada al equipo antes de comenzar la evaluación.

2. Inspeccionar visualmente el conector BNC en busca de daños físicos, como grietas, roturas o signos de desgaste. Si se encuentran daños evidentes, se recomienda reemplazar el conector antes de realizar la prueba de resistencia de aislamiento.

CONTENIDO RELACIONADO  Desarmar tu aire acondicionado fácilmente y con seguridad: Guía práctica.

3. Preparar el equipo necesario, que incluye un multímetro digital y cables de prueba con pinzas de cocodrilo aisladas.

4. Conectar el multímetro en la función de medición de resistencia.

5. Desconectar todos los cables y dispositivos que estén conectados al conector BNC que se va a evaluar.

6. Conectar uno de los cables de prueba del multímetro a la parte externa del conector BNC y el otro cable de prueba al terminal central del conector BNC.

7. Registrar la lectura del multímetro. Una resistencia de aislamiento adecuada debería mostrar una lectura alta, generalmente por encima de 1 megaohmio (1 MΩ). Si la lectura es baja o muestra cero ohmios, indica una falla en el aislamiento del conector BNC.

8. Desconectar los cables de prueba del conector BNC y repetir el procedimiento para evaluar otros conectores BNC si es necesario.

9. Tomar las medidas adecuadas en caso de que se encuentre una resistencia de aislamiento baja o nula. Esto puede incluir la limpieza del conector, la verificación de las conexiones o el reemplazo del conector BNC si es necesario.

Recuerda que es importante realizar la evaluación de resistencia de aislamiento de los conectores BNC de manera regular para garantizar un funcionamiento adecuado y evitar posibles fallas o problemas eléctricos.

Cómo detectar cables cortados con este ingenioso invento!

Preguntas Frecuentes

¡Bienvenido a la sección de preguntas frecuentes sobre cómo saber si un conector BNC está dañado o presenta fallas! Aquí encontrarás respuestas detalladas y sustentadas para resolver tus dudas sobre este tema.

1. ¿Qué es un conector BNC y cómo funciona?

Un conector BNC (Bayonet Neill-Concelman) es un tipo de conector coaxial utilizado en aplicaciones de alta frecuencia, como en sistemas de video y audio. Su diseño permite una conexión segura y rápida gracias a su mecanismo de acoplamiento de bayoneta. Para más información sobre su funcionamiento, puedes consultar este [enlace](https://www.ejemplo.com/conector-bnc-funcionamiento).

2. ¿Cuáles son los síntomas de un conector BNC dañado?

Los síntomas de un conector BNC dañado pueden incluir una mala calidad de la señal, pérdida de conexión, interferencias o incluso cortocircuitos. Si notas alguno de estos problemas, es importante revisar el estado del conector y tomar las medidas necesarias para solucionarlo. Puedes obtener más detalles sobre los síntomas y posibles soluciones en este [enlace](https://www.ejemplo.com/sintomas-conector-bnc-danado).

3. ¿Cómo puedo comprobar si un conector BNC está dañado?

Existen varias formas de comprobar si un conector BNC está dañado. Una opción es utilizar un multímetro para medir la continuidad eléctrica y verificar si hay algún tipo de interrupción en el conector. También puedes inspeccionar visualmente el conector en busca de señales evidentes de daño, como corrosión o desgaste. Para obtener más información sobre cómo realizar estas pruebas, te recomendamos visitar este [enlace](https://www.ejemplo.com/comprobar-conector-bnc-danado).

4. ¿Puedo reparar un conector BNC dañado?

En algunos casos, es posible reparar un conector BNC dañado. Si el daño es mínimo, puede intentarse limpiar o ajustar las partes afectadas. Sin embargo, si el daño es significativo, lo más recomendable es reemplazar el conector por uno nuevo para garantizar una conexión segura y confiable. Para más detalles sobre la reparación de conectores BNC, puedes consultar este [enlace](https://www.ejemplo.com/reparar-conector-bnc-danado).

5. ¿Dónde puedo adquirir conectores BNC de calidad?

Para adquirir conectores BNC de calidad, es recomendable acudir a tiendas especializadas en componentes electrónicos o a proveedores confiables en línea. Al elegir un conector, asegúrate de que sea compatible con tus necesidades específicas y de verificar la reputación del proveedor. Puedes encontrar una amplia variedad de opciones en este [enlace](https://www.ejemplo.com/conectores-bnc-calidad).

Para cerrar

Esperamos que estas preguntas frecuentes hayan sido útiles para resolver tus dudas sobre los conectores BNC dañados. Recuerda que es importante mantener un buen estado de los conectores para garantizar un rendimiento óptimo en tus sistemas de audio y video.
