4 formas de maximizar la eficiencia de tu controlador PID

Si quieres obtener el máximo rendimiento de tu controlador PID, existen cuatro formas clave de maximizar su eficiencia.

Comprender los conceptos básicos del control PID es crucial, pero también puedes optimizar la ganancia proporcional, afinar la constante de tiempo integral y ajustar la constante de tiempo derivativa.

Además, implementar el control de avance, aplicar estrategias de control adaptativo, utilizar el control en cascada, considerar técnicas de control no lineal e implementar métodos avanzados de ajuste, todo esto puede ayudar a mejorar el rendimiento de tu controlador.

En este artículo, exploraremos en detalle estas cuatro formas para ayudarte a lograr resultados óptimos.

Comprender los fundamentos del control PID

Para entender los conceptos básicos del control PID, es necesario comprender las acciones proporcionales, integrales y derivativas. El control PID se utiliza ampliamente en diversas aplicaciones donde se requiere un control preciso de un sistema. Una de las ventajas del control PID es su versatilidad en diferentes industrias y procesos.

El primer componente del control PID es la acción proporcional. Esta acción proporciona una respuesta directamente proporcional al error entre el punto de referencia deseado y el valor real. Ayuda a acercar rápidamente el sistema al punto de referencia, pero puede provocar sobrepaso si no se ajusta correctamente.

El segundo componente es la acción integral. Esta acción tiene en cuenta el error acumulado a lo largo del tiempo y ajusta la salida del controlador en consecuencia. Ayuda a eliminar los errores en estado estacionario al integrar continuamente pequeños errores a lo largo del tiempo.

Por último, tenemos la acción derivativa. Este componente predice cambios futuros en función de la rapidez con la que está cambiando el error en el presente. Al reaccionar a esta tasa de cambio, puede ayudar a anticipar posibles perturbaciones o prevenir el sobrepaso.

Los controladores PID se aplican en numerosas industrias como manufactura, robótica, sistemas de control de temperatura y sistemas de movimiento. Son conocidos por su simplicidad y efectividad en el mantenimiento de la estabilidad y precisión en sistemas dinámicos.

Algunas ventajas de utilizar el control PID incluyen una mayor eficiencia, reducción del consumo de energía, aumento de la productividad y mejora de la calidad del producto. Al monitorear y ajustar continuamente las salidas en función de las señales de retroalimentación, los controladores PID garantizan un rendimiento óptimo al tiempo que minimizan las desviaciones de los puntos de referencia deseados.

Optimizar la ganancia proporcional

Al ajustar su controlador PID, es crucial enfocarse en minimizar el sobrepaso y la oscilación. Estos dos factores pueden afectar en gran medida el rendimiento y la estabilidad de su sistema.

Al ajustar cuidadosamente las ganancias proporcionales, integrales y derivativas, puede lograr un equilibrio que minimice el sobrepaso mientras mantiene un buen tiempo de respuesta.

Es importante analizar la respuesta del sistema a varias señales de entrada y realizar ajustes iterativos hasta lograr el rendimiento deseado.

Ajuste del controlador PID

Sintonizar el controlador PID es esencial para optimizar su rendimiento. Para lograr resultados óptimos, es necesario ajustar cuidadosamente los tres parámetros: ganancia proporcional (Kp), ganancia integral (Ki) y ganancia derivativa (Kd).

Sintonizar estos parámetros implica encontrar el equilibrio adecuado entre capacidad de respuesta y estabilidad. Comienza estableciendo Kp en un valor razonable, luego aumenta gradualmente hasta que el sistema comience a oscilar.

A continuación, ajusta Ki para eliminar errores en estado estacionario mediante la integración del error acumulado a lo largo del tiempo. Finalmente, ajusta Kd para amortiguar cualquier sobreimpulso o subimpulso en respuesta a cambios repentinos.

Es importante tener en cuenta que la sintonización del controlador PID no es un enfoque único para todos; diferentes sistemas pueden requerir configuraciones únicas. Por lo tanto, es necesario un proceso iterativo de experimentación y análisis para una optimización efectiva.

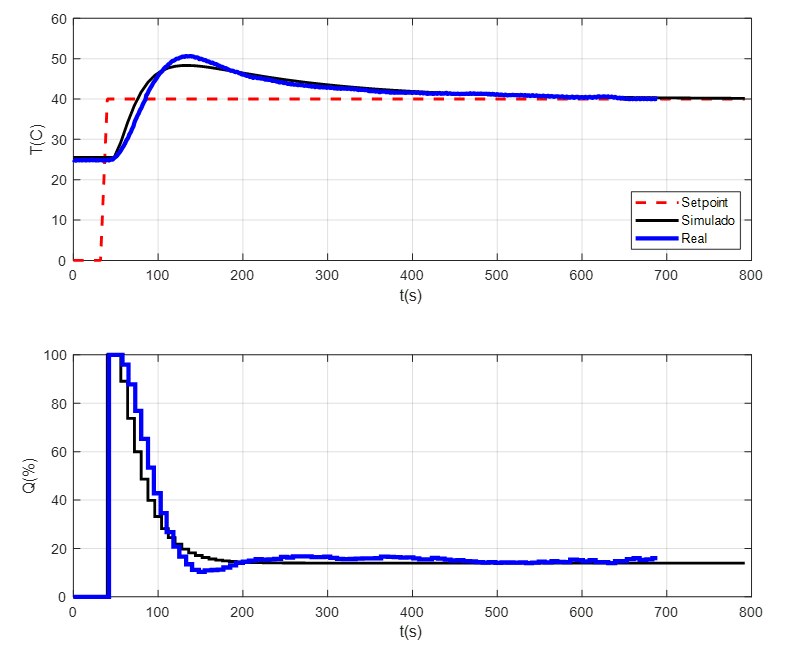

Minimizando el sobrepaso y la oscilación

Minimizar el sobrepaso y la oscilación puede mejorar el rendimiento de su controlador PID. Estos dos factores, junto con el tiempo de establecimiento y el error en estado estacionario, son aspectos críticos a considerar al optimizar la eficiencia de su controlador.

El sobrepaso ocurre cuando la respuesta del sistema excede el valor deseado antes de estabilizarse, mientras que la oscilación se refiere al movimiento continuo de ida y vuelta alrededor del punto de consigna. Al minimizar tanto el sobrepaso como la oscilación, se puede garantizar un control más estable con un tiempo de establecimiento reducido y un error en estado estacionario menor.

El tiempo de establecimiento se define como el tiempo que tarda la salida del sistema en alcanzar y mantenerse dentro de un rango especificado alrededor del punto de consigna, mientras que el error en estado estacionario es una indicación de qué tan cerca permanece la salida del sistema de su valor deseado una vez que alcanza ese punto. Al minimizar estos dos parámetros, se puede lograr un mejor rendimiento de control y mejorar la estabilidad general del sistema.

Ajustar la constante de tiempo integral.

Para ajustar la constante de tiempo integral, puedes ajustarla incrementalmente para optimizar el rendimiento de tu controlador PID. La constante de tiempo integral juega un papel crucial en la estabilidad general y la respuesta de tu controlador. Al ajustar este parámetro de manera efectiva, puedes mejorar la estabilidad y reducir el desbordamiento integral.

El desbordamiento integral ocurre cuando el término integral acumula demasiado error debido a períodos prolongados de grandes desviaciones del punto de consigna o perturbaciones. Esto puede llevar a sobrepasar, oscilaciones y respuestas lentas. Para mitigar estos problemas, debes seleccionar cuidadosamente un valor apropiado para la constante de tiempo integral.

Para comenzar a ajustar finamente la constante de tiempo integral, comienza con un valor conservador y aumenta o disminuye gradualmente según la respuesta de tu sistema. Si notas inestabilidad u oscilaciones en el bucle de control, intenta reducir la constante de tiempo integral. Por otro lado, si observas respuestas lentas o errores en estado estacionario, considera aumentar su valor.

Es crucial hacer ajustes pequeños a la vez para evitar cambios drásticos que puedan desestabilizar aún más tu sistema. Monitorea el comportamiento de tu sistema después de cada ajuste y analiza su impacto en la estabilidad y en métricas de rendimiento como el tiempo de subida, tiempo de establecimiento, sobrepaso y error en estado estacionario.

Recuerda que diferentes sistemas pueden requerir diferentes valores para su rendimiento óptimo. Por lo tanto, es esencial experimentar con diferentes configuraciones y encontrar aquella que proporcione una mayor estabilidad al tiempo que reduce efectivamente el desbordamiento integral.

Ajustar la constante de tiempo del tiempo derivativo.

Al ajustar la constante de tiempo derivativa, puedes afinar su valor para optimizar la respuesta de tu controlador. La ganancia derivativa juega un papel crucial en el control de la rapidez con la que tu sistema responde a los cambios y las perturbaciones. Al optimizar el tiempo derivativo, puedes mejorar la estabilidad y el rendimiento de tu controlador PID.

Para ajustar de manera efectiva la constante de tiempo derivativa, es importante entender su propósito y su impacto en el comportamiento del sistema. El término derivativo calcula la tasa de cambio de la señal de error, proporcionando información valiosa sobre qué tan rápido está cambiando el error. Aumentar o disminuir este valor afectará qué tan agresivamente o suavemente responde tu controlador a los cambios en el punto de consigna o las perturbaciones.

Para comenzar a ajustar la ganancia derivativa, comienza con un valor conservador y observa cómo reacciona tu sistema. Si hay oscilaciones excesivas o inestabilidad, disminuye la constante de tiempo derivativa. Por otro lado, si tu sistema muestra tiempos de respuesta lentos o sobrepasa excesivamente, intenta aumentar este parámetro.

Es crucial iterar a través de múltiples ajustes mientras se observa y se analizan los efectos de cada cambio en el comportamiento de tu sistema. Afinar incluye encontrar un equilibrio entre la capacidad de respuesta y la estabilidad.

Recuerda que diferentes sistemas tienen características únicas, por lo tanto, no existe un enfoque único para ajustar la constante de tiempo derivativa. Requiere una observación cuidadosa, análisis y optimización basada en requisitos específicos.

Implementar control de avance

Para implementar el control por retroalimentación efectivamente, debes considerar el comportamiento dinámico de tu sistema y cómo las perturbaciones externas afectan su respuesta. Implementar la pre-compensación y utilizar el control basado en modelos puede ayudar a maximizar la eficiencia de tu controlador PID.

La pre-compensación implica ajustar la entrada al sistema basándose en un modelo de su dinámica. Al anticipar el efecto de las perturbaciones, puedes mejorar la respuesta de tu sistema. Esto se logra utilizando una función de transferencia o modelo matemático que representa el comportamiento de tu sistema. Con esta información, puedes calcular los ajustes necesarios para contrarrestar cualquier perturbación.

Utilizar el control basado en modelos significa utilizar una representación precisa de la dinámica de tu sistema para diseñar un controlador que optimice el rendimiento. Este enfoque requiere conocimiento sobre el proceso que se está controlando y puede implicar la identificación de parámetros o su estimación a partir de datos. Con una buena comprensión del comportamiento de tu sistema, puedes diseñar un controlador que anticipa los cambios y se ajusta en consecuencia, lo que conduce a una mayor eficiencia.

La siguiente tabla ilustra cómo la implementación de la pre-compensación y el uso del control basado en modelos pueden mejorar el rendimiento del controlador PID:

Utilizar técnicas de anti-saturación

Implementar técnicas anti-saturación es esencial para garantizar un control estable y preciso de la respuesta de su sistema. Al utilizar un controlador PID, es importante considerar los efectos de la saturación en la salida del sistema.

La saturación ocurre cuando el actuador que controla la variable de proceso alcanza su límite máximo o mínimo, impidiendo un ajuste adicional por parte del controlador. Esto puede llevar a una acumulación integral, donde el término integrador del controlador PID continúa acumulando error aunque no se pueda tomar ninguna acción adicional.

Para prevenir la acumulación integral y manejar la saturación de manera efectiva, aquí hay tres técnicas clave:

• Método de retrocálculo: Esta técnica implica calcular un término de "anti-saturación" que se resta de la salida del integrador antes de actualizarlo con nuevos valores de error. Al considerar la diferencia entre la salida real y la salida saturada, este método evita la acumulación excesiva de error durante los períodos de saturación.

• Limitación o restricción: Otra forma de abordar la prevención de la anti-saturación es limitando la salida del integrador dentro de un rango determinado. Al establecer límites superiores e inferiores para los valores de integración, se puede evitar que crezcan demasiado durante condiciones de saturación.

• Prevención del "derivative kick": Durante cambios rápidos en el punto de consigna o en las perturbaciones, puede ocurrir un "derivative kick" debido a cambios repentinos en las señales de error. Para manejar esta situación de manera efectiva, es necesario reducir o reiniciar la acción derivativa cuando se produce la saturación. Al hacerlo, se asegura que los efectos indeseables causados por el "derivative kick" se minimicen.

Aplicar estrategias de control adaptativo

La aplicación de estrategias de control adaptativo puede mejorar el rendimiento y la adaptabilidad de la respuesta de su sistema. Las técnicas de control adaptativo son estrategias de control dinámicas que permiten que su sistema ajuste sus parámetros en tiempo real, en función de los cambios en el entorno o en la dinámica del sistema. Estas técnicas permiten que su sistema optimice continuamente su rendimiento, incluso cuando se enfrenta a incertidumbres o perturbaciones.

Una técnica de control adaptativo comúnmente utilizada es el control adaptativo de referencia de modelo (MRAC, por sus siglas en inglés). MRAC implica el diseño de un modelo de referencia que representa el comportamiento deseado de su sistema. El controlador adaptativo ajusta entonces sus parámetros para minimizar el error entre el sistema real y el modelo de referencia. Este enfoque permite que su sistema siga los cambios en las condiciones de operación y se adapte en consecuencia.

Otra técnica popular es el control de autoajuste, que utiliza algoritmos de estimación de parámetros en línea para actualizar continuamente los parámetros del controlador. Esto permite que su controlador se ajuste automáticamente a las variaciones en la dinámica de la planta o a las perturbaciones sin necesidad de ajuste manual.

Además de mejorar el rendimiento, las estrategias de control adaptativo también proporcionan robustez frente a incertidumbres y perturbaciones. Al adaptarse continuamente a las condiciones cambiantes, estas técnicas aseguran que su sistema mantenga una operación estable y confiable incluso en entornos desafiantes.

Para implementar estrategias de control adaptativo de manera efectiva, es importante contar con modelos precisos de la dinámica de su sistema y una buena comprensión de sus condiciones de operación. La identificación adecuada de los parámetros clave y la selección cuidadosa de los algoritmos de adaptación apropiados son cruciales para una implementación exitosa.

Utilizar el Control en Cascada

El control en cascada puede mejorar de manera efectiva el rendimiento y la estabilidad de su sistema al utilizar múltiples controladores en una estructura jerárquica. Esta técnica implica la conexión de dos o más bucles de control, donde la salida de un controlador se convierte en el punto de ajuste para otro controlador. Al hacerlo, el control en cascada puede optimizar los bucles de control y mejorar la eficiencia general de su sistema.

Aquí hay tres beneficios clave de utilizar el control en cascada:

• Mejora en el rechazo de perturbaciones: Con el control en cascada, puede manejar mejor las perturbaciones que afectan su proceso. El controlador primario responde a los cambios en el punto de ajuste, mientras que el controlador secundario se centra en minimizar las perturbaciones para mantener un funcionamiento óptimo. Este enfoque de doble nivel garantiza que tanto las tendencias a largo plazo como las fluctuaciones a corto plazo se aborden de manera efectiva.

• Mejora en el seguimiento del punto de ajuste: El control en cascada permite una respuesta precisa y rápida a los cambios en el punto de ajuste deseado. El controlador primario ajusta la variable de proceso en función de este punto de ajuste, mientras que el controlador secundario ajusta cualquier desviación de manera precisa. Como resultado, el control en cascada permite un seguimiento preciso de los valores deseados, lo que conduce a un mejor rendimiento y a una reducción de errores.

• Aumento de la estabilidad: Al emplear múltiples controladores que trabajan juntos, el control en cascada mejora la estabilidad del sistema. El controlador primario mantiene una operación estable a un nivel más alto al regular variables clave como la velocidad de flujo o la presión, mientras que el controlador secundario se enfoca en controlar parámetros específicos dentro de este contexto más amplio. Este enfoque en capas minimiza las oscilaciones y garantiza un punto de operación estable.

Considerar técnicas de control no lineal.

Ahora que has aprendido sobre cómo utilizar el control en cascada para maximizar la eficiencia de tu controlador PID, adentrémonos en otra técnica que puede mejorar aún más su rendimiento: el control no lineal.

Las aplicaciones de control no lineal ofrecen ventajas distintas sobre las técnicas tradicionales de control lineal. A diferencia de los sistemas lineales, que asumen una relación fija entre las entradas y salidas, el control no lineal permite mayor flexibilidad y adaptabilidad para manejar procesos complejos y dinámicos. Al considerar la no linealidad inherente en muchos sistemas del mundo real, los algoritmos de control adaptativo pueden ajustar sus parámetros en tiempo real para optimizar el rendimiento del sistema.

Una de las principales ventajas del control adaptativo es su capacidad para manejar incertidumbres y variaciones en la dinámica del sistema. Estas incertidumbres pueden surgir debido a cambios en las condiciones de operación, perturbaciones externas o variaciones en los parámetros. A través del monitoreo continuo y el aprendizaje del comportamiento del sistema, los controladores adaptativos pueden actualizar sus modelos internos y ajustar sus acciones en consecuencia. Esta adaptabilidad les permite mantener niveles de rendimiento deseados incluso en condiciones cambiantes.

Otra ventaja del control adaptativo es su capacidad para mejorar la robustez ante desajustes del modelo o incertidumbre paramétrica. Los controladores tradicionales dependen en gran medida de un conocimiento preciso del modelo del sistema para su funcionamiento óptimo. Sin embargo, en la práctica, a menudo es difícil obtener un modelo exacto debido a diversos factores, como errores de medición o dinámicas no modeladas. Los controladores adaptativos superan estas limitaciones al adaptar continuamente sus parámetros en función de la retroalimentación del propio sistema.

Implementar métodos de ajuste avanzados

Para lograr un rendimiento óptimo de control, es esencial utilizar técnicas avanzadas de ajuste. Estos métodos permiten ajustar finamente los parámetros del controlador para maximizar la respuesta del sistema y minimizar el error.

Técnicas de ajuste óptimo

Una forma de maximizar la eficiencia de tu controlador PID es utilizando técnicas de ajuste óptimo. El ajuste óptimo se refiere a encontrar el mejor conjunto de parámetros para tu controlador que resultará en un mejor rendimiento y estabilidad.

Aquí te presento tres técnicas clave a considerar:

• Técnicas de Control Adaptativo: Estos métodos ajustan los parámetros del PID en base a mediciones en tiempo real del sistema, permitiendo que el controlador se adapte a condiciones cambiantes. Al actualizar continuamente los parámetros, las técnicas de control adaptativo aseguran un rendimiento óptimo incluso en entornos dinámicos.

• Algoritmos de Control No Lineal: Los controladores PID tradicionales asumen una relación lineal entre las entradas y salidas. Sin embargo, muchos sistemas exhiben comportamiento no lineal. Los algoritmos de control no lineal, como el control predictivo basado en modelos o el control lógico difuso, tienen en cuenta estas no linealidades y proporcionan un control más preciso y eficiente.

• Métodos de Ajuste Basados en Modelos: Estas técnicas utilizan modelos matemáticos del sistema que se está controlando para determinar los parámetros óptimos del PID. Al simular diferentes escenarios y evaluar su rendimiento en función de los objetivos deseados, los métodos de ajuste basados en modelos permiten una selección precisa de parámetros para lograr la máxima eficiencia.

Rendimiento de control mejorado

Al implementar estas técnicas mejoradas de rendimiento de control, puedes mejorar significativamente la precisión y estabilidad del comportamiento de tu sistema. Para mejorar la respuesta del control y aumentar la estabilidad del sistema, considera las siguientes estrategias:

Preguntas frecuentes

¿Cómo afecta la implementación del control de avance en el rendimiento de un controlador PID?

La implementación del control feedforward puede tener un impacto significativo en el rendimiento de un controlador PID. Al incorporar el control feedforward, puedes minimizar de manera efectiva el impacto de las perturbaciones en tu sistema. Esto se logra utilizando un modelo que predice el efecto de las perturbaciones y aplicando acciones correctivas de manera anticipada.

Los beneficios del control feedforward incluyen una mejor capacidad de rechazo de perturbaciones, tiempos de respuesta más rápidos y una mayor estabilidad. Por lo tanto, integrar el control feedforward con tu controlador PID puede mejorar en gran medida su eficiencia y rendimiento en general.

¿Cuáles son algunas técnicas comunes anti-windup que se pueden utilizar para prevenir el integrador windup en un controlador PID?

Para prevenir el windup del integrador en su controlador PID, existen técnicas comunes de anti-windup que puede utilizar.

Una técnica es la saturación del integrador, que limita la salida del integrador a un rango específico. Esto evita que el integrador acumule demasiado error y cause inestabilidad.

Otra técnica es el cálculo inverso, donde la señal de control anterior se utiliza para calcular un ajuste para el término integral. Esto ayuda a reducir la sobrecompensación y mejorar el rendimiento general del sistema.

¿Puede proporcionar ejemplos de estrategias de control adaptativo que se pueden aplicar para mejorar el rendimiento de un controlador PID?

Para mejorar el rendimiento de su controlador PID, se pueden aplicar estrategias de control adaptativo. Estas estrategias implican ajustar los parámetros del controlador en función de los cambios en tiempo real en la dinámica del sistema.

Un ejemplo es la programación de ganancias, donde las ganancias del controlador PID se ajustan según las condiciones de funcionamiento. Esto garantiza un control óptimo en una amplia gama de comportamientos del sistema y mejora la eficiencia general al adaptarse dinámicamente a diferentes escenarios.

¿Cuándo se utiliza típicamente el control en cascada y cómo mejora la eficiencia de un controlador PID?

El control en cascada se utiliza típicamente cuando se tiene un proceso con múltiples variables que deben ser controladas. Al utilizar el control en cascada, se puede mejorar la eficiencia del controlador PID.

Funciona al tener un controlador PID que controla una variable "primaria", mientras que otro controlador PID controla una variable "secundaria". La variable primaria se utiliza como entrada para el controlador secundario, lo que permite un mejor control y tiempos de respuesta más rápidos.

Esta implementación de control de realimentación ayuda a optimizar el rendimiento de su sistema y maximizar la eficiencia.

¿Cuáles son algunos métodos avanzados de ajuste que se pueden implementar para optimizar el rendimiento de un controlador PID en sistemas complejos?

Para optimizar el rendimiento de su controlador PID en sistemas complejos, puede implementar métodos avanzados de ajuste. Estos métodos se centran en afinar los parámetros del controlador para lograr la máxima eficiencia y precisión.

Al analizar la dinámica del sistema, utilizar el análisis de respuesta en frecuencia o emplear técnicas basadas en modelos como el Control Predictivo Basado en Modelo (MPC), puede mejorar la capacidad del controlador para responder rápidamente y con precisión a los cambios en el sistema.

Esto en última instancia mejora el rendimiento general y garantiza un control óptimo en entornos complejos.

Conclusión

En conclusión, maximizar la eficiencia de su controlador PID puede mejorar significativamente su rendimiento.

Al comprender los fundamentos del control PID y optimizar la ganancia proporcional, la constante de tiempo integral y la constante de tiempo derivativa, se puede lograr una mayor precisión y estabilidad en el control.

La implementación de control de avance, estrategias de control adaptativo, control en cascada, técnicas de control no lineal y métodos avanzados de ajuste mejoran aún más la eficiencia del controlador.

Estas técnicas permiten un control preciso y analítico de los sistemas, asegurando un funcionamiento óptimo en diversas aplicaciones.
