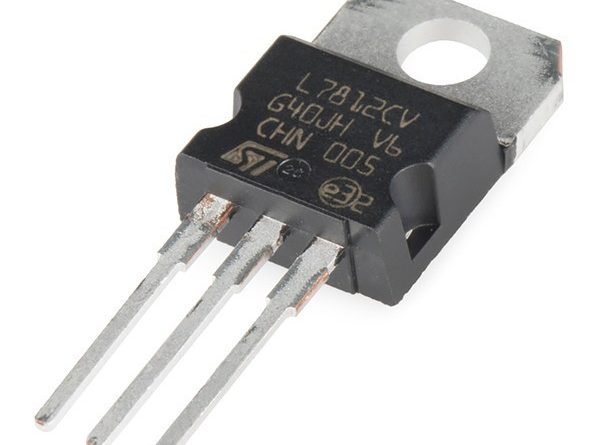

Circuito integrado que regula el voltaje directo: concepto básico.

Un circuito integrado regulador de voltaje directo (IRVD) es un dispositivo electrónico que se utiliza para mantener un voltaje estable en un circuito eléctrico. Este componente es esencial en muchas aplicaciones, desde computadoras personales hasta fuentes de alimentación industriales, donde la estabilidad del voltaje es crítica para un rendimiento óptimo y confiable.

El IRVD funciona mediante la regulación de la cantidad de energía eléctrica que fluye a través del circuito. Cuando la tensión de entrada varía, el IRVD reduce o aumenta la corriente de salida para mantener una tensión fija en el circuito. Esto asegura que los dispositivos eléctricos conectados al circuito reciban la energía suficiente y no se dañen por fluctuaciones de voltaje. En este artículo, exploraremos lo que es un circuito integrado regulador de voltaje directo, cómo funcionan y sus diferentes aplicaciones en el campo de la electricidad y la electrónica. ¡Acompáñanos!

Índice de Contenido
  1. ¿Qué es un circuito integrado regulador de voltaje directo y cómo funciona?
  2. LM 339 Battery Monitor Circuit - Zener Diodes #basicTronics 00
  3. Como verificar las tres FALLAS mas comunes de un REGULADOR de VOLTAJE con el Multimetro DT9205A
    1. ¿Cómo funciona un circuito integrado regulador de voltaje directo?
    2. ¿Cuáles son las características y componentes de un circuito integrado regulador de voltaje directo?
    3. ¿Cuál es la importancia de utilizar un circuito integrado regulador de voltaje directo en los dispositivos electrónicos?
    4. ¿Cómo se selecciona el circuito integrado regulador de voltaje directo adecuado para una aplicación específica?
    5. ¿Qué tipos de circuitos integrados reguladores de voltaje directo existen y cuáles son sus diferencias?
    6. ¿Cómo se realiza el diseño de un circuito integrado regulador de voltaje directo?
  4. En resumen:
  5. ¡Comparte y comenta!

¿Qué es un circuito integrado regulador de voltaje directo y cómo funciona?

Un circuito integrado regulador de voltaje directo, también conocido como regulador de voltaje lineal, es un dispositivo electrónico que se utiliza para estabilizar el voltaje de salida de un circuito. Este tipo de regulador toma una entrada de voltaje variable y produce una salida de voltaje constante, incluso cuando la entrada varía.

El funcionamiento del circuito integrado regulador de voltaje directo se basa en el control de la energía eléctrica mediante dispositivos semiconductores. Este control se realiza utilizando dos elementos principales: un transistor y un diodo Zener. El transistor se encarga de regular la corriente que fluye a través del diodo Zener, lo que a su vez regula el voltaje de salida del circuito.

Existen varios tipos de reguladores de voltaje lineales, pero uno de los más comunes es el LM7805, que es capaz de mantener una salida constante de 5 voltios. Estos dispositivos se utilizan en numerosas aplicaciones electrónicas, como fuentes de alimentación de equipos electrónicos, sistemas de audio y video, entre otros.

Un circuito integrado regulador de voltaje directo es un componente clave en la electrónica que se encarga de estabilizar la salida de voltaje de un circuito. Al combinar un transistor y un diodo Zener, estos dispositivos pueden regular la corriente y el voltaje y mantener una salida constante en una amplia gama de condiciones de entrada.

Mira TambiénOscilador de voltaje directo: Definición y funcionamiento.Oscilador de voltaje directo: Definición y funcionamiento.

LM 339 Battery Monitor Circuit - Zener Diodes #basicTronics 00

Como verificar las tres FALLAS mas comunes de un REGULADOR de VOLTAJE con el Multimetro DT9205A

¿Cómo funciona un circuito integrado regulador de voltaje directo?

Un circuito integrado regulador de voltaje directo es un componente electrónico utilizado para mantener la salida de voltaje en un nivel constante, independiente de las variaciones en la entrada de voltaje y/o temperatura.

CONTENIDO RELACIONADO  Cuál Es La Diferencia Entre Una Batería Recargable Y Una Batería De Respaldo

Funcionamiento:
Este dispositivo utiliza un elemento conocido como diodo Zener para establecer una referencia de voltaje constante. A través del uso de transistores fluctuantes, el regulador monitorea la salida de voltaje y ajusta la resistencia para mantenerlo en el nivel deseado.

Tipos:
Existen diferentes tipos de reguladores de voltaje directo, clasificados según su capacidad de corriente y su rango de voltaje. Los más comunes son los reguladores de baja caída de voltaje, los cuales tienen una menor pérdida de energía eléctrica que otros tipos de reguladores.

Ventajas:
El uso de un circuito integrado regulador de voltaje directo ofrece varias ventajas, entre ellas:

    • Estabilización de voltaje en dispositivos electrónicos
    • Reducción de ruido en la señal eléctrica

Desventajas:
Entre las desventajas se encuentran:

    • Limitaciones en cuanto a la cantidad de energía eléctrica que pueden manejar

El circuito integrado regulador de voltaje directo es un componente esencial en muchos dispositivos electrónicos, permitiendo un suministro de energía estable y constante, lo que a su vez aumenta la vida útil del dispositivo y protege contra fallas.

Mira TambiénFuncionamiento del multiplicador de voltaje directo en pocos pasos.Funcionamiento del multiplicador de voltaje directo en pocos pasos.

¿Cuáles son las características y componentes de un circuito integrado regulador de voltaje directo?

Un circuito integrado regulador de voltaje directo es un componente electrónico diseñado para mantener un voltaje de salida constante a pesar de las variaciones en el voltaje de entrada y la carga conectada. Algunas características son:

- Eficiencia energética: los reguladores de voltaje directo pueden tener una eficiencia superior al 90%, lo que significa que convierten la mayor parte de la energía eléctrica en la entrada en energía útil en la salida.

- Protección contra cortocircuitos: los reguladores de voltaje directo suelen tener una protección incorporada contra el sobrecalentamiento y los cortocircuitos en la carga.

- Fácil integración: dado que los reguladores de voltaje directo son circuitos integrados, se pueden incorporar fácilmente en diseños de circuitos más complejos y ocupan poco espacio físico.

Los componentes principales de un regulador de voltaje directo suelen ser:

- Transistor de potencia: El transistor de potencia es el componente encargado de controlar la cantidad de corriente que fluye a través del regulador. Pueden ser de diferentes tipos como MOSFET o BJT.

Mira TambiénFunción y uso del puente de diodos para obtener voltaje directo.Función y uso del puente de diodos para obtener voltaje directo.

- Comparador: El comparador recibe como entradas el voltaje de referencia y el voltaje de salida, y compara si están en el rango aceptable. Si el voltaje de salida es menor, aumenta la corriente que fluye a través del transistor de potencia; si es mayor, disminuye la corriente.

- Divisor de voltaje: Este es un conjunto de resistencias que crean un voltaje de referencia estable y preciso.

- Condensadores: son componentes que se utilizan para filtrar la señal eléctrica y suavizar la corriente en la entrada y salida.

- Inductores: aunque no siempre se incluyen, se pueden usar inductores para reducir el ruido eléctrico y mejorar la eficiencia del regulador.

Los reguladores de voltaje directo son componentes esenciales en muchos diseños electrónicos modernos y proporcionan una forma eficiente y confiable de mantener una tensión de salida estabilizada.

¿Cuál es la importancia de utilizar un circuito integrado regulador de voltaje directo en los dispositivos electrónicos?

Un circuito integrado regulador de voltaje directo es importante en los dispositivos electrónicos por varias razones:

Mira TambiénCalcular la eficiencia de una fuente de voltaje directo.Calcular la eficiencia de una fuente de voltaje directo.
    • Permite mantener un voltaje constante en el dispositivo, independientemente de las fluctuaciones en la fuente de alimentación.
    • Protege el dispositivo de daños causados por sobrevoltaje o subvoltaje.
    • Facilita el diseño y la fabricación de dispositivos electrónicos al simplificar el proceso de selección y conexión de componentes.
CONTENIDO RELACIONADO  Funcionamiento y significado del Servo Motor en Electricidad y Electrónica

El uso de un circuito integrado regulador de voltaje directo es fundamental para garantizar el correcto funcionamiento, la protección y la eficiencia energética de los dispositivos electrónicos.

¿Cómo se selecciona el circuito integrado regulador de voltaje directo adecuado para una aplicación específica?

Para seleccionar el circuito integrado regulador de voltaje directo adecuado para una aplicación específica debemos seguir los siguientes pasos:

1. Identificar las necesidades de la aplicación: es importante conocer qué voltaje se necesita regular, cuánta corriente se va a manejar y si es necesario algún tipo de protección contra sobretensiones o cortocircuitos.

2. Seleccionar un tipo de regulador de voltaje: hay diferentes tipos de reguladores de voltaje, tales como lineales y conmutados. Dependiendo de las necesidades de la aplicación, se debe elegir el tipo de regulador que mejor se adapte.

3. Verificar las especificaciones del fabricante: al seleccionar un regulador de voltaje, es importante revisar las especificaciones proporcionadas por el fabricante. Estas especificaciones incluyen la tensión de entrada y salida, la corriente máxima, la caída de voltaje, el rizado y la temperatura de funcionamiento.

4. Calcular la potencia disipada: para evitar que el regulador se dañe debido a una sobrecarga de corriente, es necesario calcular la potencia disipada en el regulador y asegurarse de que no exceda la capacidad del dispositivo.

5. Considerar el tamaño y la forma del paquete: dependiendo del espacio disponible en la aplicación, es importante elegir un regulador de voltaje con un tamaño y una forma adecuados.

6. Evaluar el costo: Finalmente, el costo también es una consideración importante al seleccionar un regulador de voltaje, por lo que se debe tomar en cuenta el presupuesto disponible para la aplicación.

Seleccionar el circuito integrado regulador de voltaje adecuado para una aplicación específica involucra identificar las necesidades de la aplicación, seleccionar el tipo de regulador, verificar las especificaciones del fabricante, calcular la potencia disipada, considerar el tamaño y la forma del paquete y evaluar el costo.

¿Qué tipos de circuitos integrados reguladores de voltaje directo existen y cuáles son sus diferencias?

Existen tres tipos de circuitos integrados reguladores de voltaje directo: lineales, conmutados o switching y low dropout o LDO.

Los reguladores lineales son los más comunes y funcionan por medio de un transistor que controla la cantidad de energía que se pierde para ajustar la salida de voltaje. Son fáciles de usar y tienen una buena precisión, pero no son eficientes con voltajes de entrada muy altos.

Los reguladores conmutados o switching funcionan mediante la conmutación de un inductor y un capacitor para aumentar o disminuir el voltaje de entrada. Son más eficientes que los lineales, especialmente en voltajes altos de entrada, pero pueden tener problemas de ruido y regulación de voltaje.

Los reguladores LDO son una versión mejorada de los lineales que permiten una caída de voltaje menor entre la entrada y la salida. Son ideales para aplicaciones de bajo consumo de energía y se utilizan a menudo en dispositivos móviles como teléfonos inteligentes y tabletas.

Ma elección del tipo adecuado de regulador de voltaje dependerá de las necesidades específicas de la aplicación, incluyendo la eficiencia energética, la precisión y el ruido.

¿Cómo se realiza el diseño de un circuito integrado regulador de voltaje directo?

El diseño de un circuito integrado regulador de voltaje directo es un proceso complejo y altamente especializado en la industria de la electrónica. Aquí hay algunos pasos clave que involucra este proceso:

CONTENIDO RELACIONADO  Los Secretos De La Frecuencia Ultrasónica

1. Especificación de requisitos: El primer paso en el diseño de un circuito integrado regulador de voltaje directo es especificar los requisitos del sistema, como la tensión de entrada y salida, la corriente máxima de carga, el rango de temperatura, la eficiencia y la tolerancia de la tensión.

2. Diseño conceptual: Luego, se crea un diseño conceptual del circuito basado en los requisitos especificados. El diseño conceptual incluye la selección de componentes, la topología del circuito y el esquema general del circuito integrado.

3. Simulación y verificación: A continuación, se realiza una simulación del diseño conceptual utilizando software especializado para asegurarse de que cumpla con los requisitos establecidos. La simulación también ayuda a identificar posibles problemas o limitaciones en el diseño.

4. Diseño de circuito y mascarilla: Después de la simulación, se diseña el circuito integrado utilizando herramientas de diseño asistido por computadora (CAD). El diseño final se crea en una mascarilla, que es una plantilla utilizada para producir el circuito integrado.

5. Fabricación: La mascarilla se utiliza para fabricar el circuito integrado en una oblea de silicio. Este proceso implica la deposición de capas de material, la fotolitografía y el grabado para crear los componentes del circuito integrado.

6. Pruebas: Finalmente, se prueban los circuitos integrados fabricados para asegurarse de que cumplan con los requisitos especificados y que no haya defectos en el proceso de fabricación.

En resumen, el diseño de un circuito integrado regulador de voltaje directo implica la especificación de requisitos, el diseño conceptual, la simulación y verificación, el diseño de circuito y mascarilla, la fabricación y las pruebas. Es un proceso altamente especializado que requiere conocimientos técnicos avanzados y herramientas de diseño y fabricación especializadas.

En resumen:

Después de analizar detalladamente las características y funcionamiento del circuito integrado regulador de voltaje directo, podemos concluir que se trata de una solución integral y eficiente para estabilizar y proteger los componentes electrónicos contra variaciones de voltaje.

Este tipo de regulador es capaz de fijar una tensión constante en su salida, incluso cuando las condiciones de carga y entrada varían drásticamente. Además, cuenta con diferentes sistemas de protección interna, como limitadores de corriente y sobrecalentamiento, que garantizan su durabilidad y confiabilidad.

Es importante destacar que existen diferentes tipos de reguladores de voltaje integrados, cada uno con sus propias características y aplicaciones específicas. Por ello, es fundamental conocer bien las necesidades y requerimientos de nuestro proyecto antes de elegir el modelo más adecuado.

En definitiva, los circuitos integrados reguladores de voltaje directo son una herramienta indispensable en cualquier proyecto electrónico, ya sea de bajo o alto nivel. Su capacidad para regular y proteger la tensión de los componentes les convierte en un aliado indispensable para cualquier diseñador o aficionado a la electrónica.
