Cómo instalar un conector Molex en 3 sencillos pasos

¿Estás buscando instalar un conector Molex pero no estás seguro por dónde empezar? ¡No te preocupes, te tenemos cubierto!

En tan solo tres sencillos pasos, te guiaremos a través del proceso de instalación de un conector Molex como un profesional.

Con las herramientas y materiales adecuados a mano, podrás conectar tus cables con confianza y garantizar un funcionamiento adecuado.

¡Así que sumérgete y aprende cómo instalar un conector Molex sin complicaciones!

Reuniendo las herramientas y materiales necesarios

Ahora, necesitarás reunir todas las herramientas y materiales necesarios para instalar el conector Molex.

Antes de sumergirnos en el proceso de instalación, es crucial tener todo el equipo requerido listo a tu disposición.

La primera herramienta que necesitarás es una herramienta de engarce, que te permitirá fijar los cables de manera segura a los pines Molex. Asegúrate de elegir una herramienta de engarce de alta calidad que proporcione una conexión precisa y confiable.

A continuación, querrás tener a mano pelacables. Estos te permitirán quitar el aislamiento de los cables antes de insertarlos en el conector Molex. Es importante seleccionar pelacables que se ajusten al calibre de tus cables para un rendimiento óptimo.

Además, tener un soldador puede ser beneficioso si prefieres opciones de soldadura en lugar de técnicas de engarce. La soldadura garantiza una unión fuerte entre los cables y los pines utilizando soldadura fundida como conductor. Recuerda usar guantes resistentes al calor al manipular soldadura o un soldador caliente.

Para completar tu kit de herramientas, reúne tubos termorretráctiles o cinta eléctrica para fines de aislamiento. Estos elementos protegen las conexiones expuestas y evitan cualquier posible cortocircuito o daño.

Entendiendo la anatomía de un conector Molex

Primero, vamos a examinar más de cerca cómo está estructurado un conector Molex. Comprender la anatomía de un conector Molex te ayudará a tener una comprensión más profunda de su funcionalidad y solucionar problemas comunes de manera más efectiva.

Aquí tienes un resumen de la estructura de un conector Molex:

• Carcasa: La carcasa es la cubierta externa del conector que mantiene unidos todos los componentes internos.

• Material: La mayoría de los conectores Molex están hechos de plástico, lo que proporciona aislamiento y durabilidad.

• Codificación de colores: La carcasa puede tener diferentes colores para indicar funciones específicas o tipos de cables.

• Pines: Dentro de la carcasa, encontrarás pines metálicos que sirven como contactos eléctricos.

• Pines macho y hembra: Los conectores Molex vienen en variantes macho y hembra para fines de acoplamiento.

• Área de engaste: En un extremo de cada pin, hay un área de engaste donde se conectan los cables utilizando herramientas de engaste adecuadas.

• Muesca de orientación: Para garantizar una alineación adecuada durante el acoplamiento, algunos conectores Molex tienen muescas o lengüetas de orientación que encajan en ranuras correspondientes en el lado opuesto.

• Mecanismo de cierre: Muchos conectores Molex tienen mecanismos de cierre para mantenerlos en su lugar una vez acoplados. Esto evita desconexiones accidentales debido a vibraciones o movimientos.

Al familiarizarte con estos componentes, puedes solucionar problemas comunes como conexiones flojas o cables mal conectados. Por ejemplo, si tu dispositivo no se enciende después de conectar un conector Molex, verifica si hay pines sueltos o engastes defectuosos. Además, las muescas de orientación incompatibles pueden causar problemas de conexión, así que asegúrate de que se alineen correctamente antes de asegurar el mecanismo de cierre.

Recuerda manipular estos conectores con cuidado y seguir las precauciones de seguridad adecuadas al trabajar con electricidad.

Identificación de los pines y cables correctos

Para identificar correctamente los pines y cables, puedes comenzar examinando la codificación de colores en la carcasa del conector Molex. La identificación de pines y la codificación de colores de los cables desempeñan un papel crucial para garantizar una conexión y funcionalidad adecuadas. Cada pin se asigna una función específica, como energía o tierra, que se indica mediante el color correspondiente del cable. Este sistema de codificación de colores simplifica los procesos de instalación y solución de problemas.

Por lo general, los conectores Molex constan de múltiples pines dispuestos en forma lineal dentro de una carcasa de plástico. Estos pines están numerados para facilitar su identificación. Al consultar el diagrama de numeración de pines proporcionado con el modelo específico de conector Molex, podrás determinar el propósito de cada pin.

Una vez que hayas identificado los números de pin correctos, es importante hacer coincidir estos números con los colores correspondientes de los cables para lograr una conectividad precisa. La codificación de colores de los cables puede variar según el fabricante o modelo; sin embargo, existen convenciones estándar ampliamente seguidas en la industria.

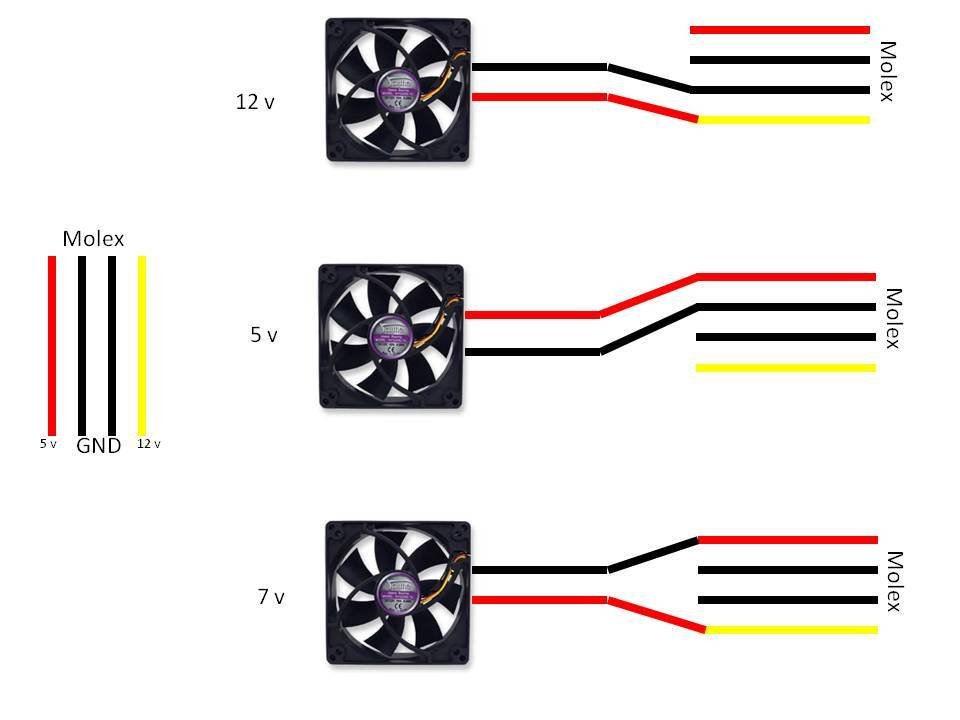

Por ejemplo, los cables rojos suelen estar asociados con +5V (energía), los cables negros representan conexiones a tierra (-), los cables amarillos indican +12V (energía) y los cables naranjas generalmente llevan señales de +3.3V (energía). Es esencial hacer referencia cruzada de estos colores con la documentación de tu conector Molex o consultar recursos en línea confiables para obtener información precisa sobre tu modelo específico.

Preparando los cables para su inserción

Al preparar los cables para su inserción, hay dos factores clave a considerar: consejos para pelar los cables y alineación adecuada de los mismos.

Para garantizar una conexión exitosa, es esencial pelar los cables correctamente, eliminando solo la cantidad suficiente de aislamiento sin dañar el núcleo conductor.

Además, la alineación adecuada de los cables es crucial para garantizar una conexión eléctrica segura y confiable al insertar los cables en conectores o terminales.

Consejos para pelar cables

Una vez que hayas reunido las herramientas necesarias, comienza por pelar cuidadosamente el cable utilizando un pelacables. Este es un paso esencial para asegurar una conexión segura y confiable para la instalación del conector Molex.

Sigue estos consejos para pelar el cable y obtener resultados óptimos:

• Sujeta el cable firmemente pero sin apretarlo demasiado para evitar dañarlo.
• Coloca el pelacables de manera que se alinee con el calibre de tu cable.
• Elegir el calibre adecuado es crucial para una transmisión de energía eficiente y prevenir el sobrecalentamiento.
• Consulta una tabla de calibres de cable para determinar el tamaño apropiado para tu aplicación específica.
• Cierra gradualmente las mordazas del pelacables hasta que hagan contacto con el aislamiento.
• Aplica suficiente presión para cortar el aislamiento sin cortar o dañar el conductor.

Alineación adecuada de cables

Alinee el cable cuidadosamente con el calibre adecuado de su pelacables para asegurar una conexión segura. La alineación adecuada es crucial para técnicas de crimpado de cables efectivas y un alivio de tensión adecuado. Al alinear el cable correctamente, puede prevenir cualquier daño o fallo potencial en sus conexiones eléctricas.

Para ayudarlo a comprender mejor este proceso, aquí hay una tabla que muestra los diferentes calibres de cable y sus tamaños correspondientes:

Insertando los cables en la carcasa del conector.

Insertar los cables en la carcasa del conector es un proceso sencillo que se puede hacer en solo unos pocos pasos. Para asegurar una conexión exitosa y evitar el daño de los cables durante la inserción, sigue estas técnicas de inserción de cables:

• Paso 1: Preparar los cables

• Desnuda aproximadamente 1/4 de pulgada de aislamiento de cada extremo del cable usando un pelacables.

• Tuerce los hilos expuestos juntos para evitar que se deshilachen.

• Si es necesario, estaña los extremos de los cables aplicando soldadura para mejorar la conductividad.

• Paso 2: Abrir la carcasa del conector

• Localiza la pequeña lengüeta o pestaña en un lado de la carcasa del conector.

• Presiona esta lengüeta con el pulgar o el dedo mientras separas suavemente ambos lados de la carcasa.

• Asegúrate de que la lengüeta permanezca abierta mientras insertas los cables.

• Paso 3: Insertar y asegurar los cables

• Sostén cada cable cerca de su extremo retorcido e insértalo en su ranura correspondiente en la carcasa del conector. Asegúrate de que cada cable entre completamente en su cavidad designada.

• Una vez que todos los cables estén insertados, suelta la presión sobre ellos para permitir un asentamiento adecuado dentro de sus respectivas cavidades.

• Verifica que no se vea metal desnudo fuera de la carcasa del conector, lo que indica una inserción adecuada.

Recuerda verificar dos veces que cada cable esté correctamente insertado antes de cerrar y bloquear la carcasa del conector. Esto evitará cualquier desconexión accidental.

Asegurando los cables en su lugar

Ahora que has insertado exitosamente los cables en la carcasa del conector, el siguiente paso es asegurarlos en su lugar. Este es un paso importante para garantizar una conexión confiable y resistente.

En esta sección, discutiremos técnicas de engarce de cables y métodos de alivio de tensión para cables.

El engarce de cables es el proceso de comprimir la funda metálica del conector sobre las hebras del cable, creando una conexión eléctrica sólida. Para hacer esto, necesitarás una herramienta de engarce de cables diseñada específicamente para tu tipo de conector. Asegúrate de pelar aproximadamente 1/4 de pulgada de aislamiento de cada cable antes de engarzar.

Cuando uses una herramienta de engarce de cables, coloca cada cable en su ranura correspondiente en el conector y aprieta firmemente las manijas de la herramienta. Esto creará un agarre firme entre la funda metálica y las hebras del cable, asegurando una excelente conductividad.

Una vez que todos los cables estén engarzados de forma segura, es hora de proporcionar alivio de tensión para tus cables. Los métodos de alivio de tensión para cables evitan la tensión o fuerza de tracción en los cables dentro del conector, reduciendo las posibilidades de que se aflojen o dañen con el tiempo.

Un método común es usar bridas o sujetacables alrededor del conjunto de cables cerca de donde entra en la carcasa del conector. Esto ayudará a distribuir cualquier fuerza de tracción a lo largo de un área más grande, minimizando el estrés en los cables individuales.

Otra técnica efectiva es utilizar tubos termocontraíbles alrededor de los cables individuales y los conjuntos de cables cerca de la carcasa del conector. Aplica calor de manera uniforme utilizando una pistola de calor hasta que el tubo se contraiga firmemente alrededor de ellos, proporcionando una protección adicional contra la tensión y posibles daños.

Probando la conexión para asegurar su correcto funcionamiento.

Después de crimpar los cables de manera segura y proporcionar alivio de tensión, es esencial probar la conexión para asegurar un funcionamiento adecuado. La prueba es un paso crucial en el proceso de instalación, ya que ayuda a identificar cualquier error o falla que pueda haber ocurrido durante la instalación.

Aquí hay algunas ideas de discusión sobre la importancia de las técnicas adecuadas de prueba para las conexiones eléctricas y los errores comunes a evitar al probar la funcionalidad de un conector Molex:

• Importancia de las técnicas adecuadas de prueba:

• Garantiza la seguridad: Al probar la conexión, puedes verificar que no haya cortocircuitos o conexiones flojas que puedan causar peligros eléctricos.

• Confirma la funcionalidad: La prueba te permite verificar si todos los componentes funcionan correctamente y si la energía se transmite según lo previsto.

• Evita daños: Identificar cualquier problema temprano puede evitar daños adicionales a otros componentes en el circuito.

• Errores comunes a evitar:

• Descuidar la polaridad: Asegúrate de que los terminales positivos y negativos estén conectados correctamente. Invertir la polaridad puede dañar los equipos o incluso provocar incendios.

• Medición incorrecta de voltaje: Utiliza herramientas adecuadas, como un multímetro, para medir con precisión los niveles de voltaje. Las mediciones incorrectas pueden dar lecturas erróneas y diagnósticos incorrectos.

• Ignorar factores ambientales: Considera la temperatura, la humedad y los niveles de vibración al realizar las pruebas. Estos factores pueden afectar el rendimiento de las conexiones eléctricas con el tiempo.

Solución de problemas de problemas comunes de instalación

Cuando se solucionan problemas comunes de instalación, es importante considerar factores como las conexiones de cables y la compatibilidad con otros componentes. Las técnicas de solución de problemas pueden ayudarte a identificar y resolver estos problemas de manera rápida y eficiente.

Un problema común que puede surgir durante la instalación es la conexión incorrecta de los cables. Asegúrate de que todos los cables estén correctamente conectados a sus terminales respectivos. Verifica si hay cables sueltos o desconectados, ya que pueden provocar que la instalación falle o no funcione correctamente. También es crucial asegurarse de que los conectores estén firmemente sujetos y colocados correctamente en sus puertos.

Otro problema común es la compatibilidad con otros componentes. Antes de instalar un nuevo componente, verifica si es compatible con tu hardware existente. Los componentes incompatibles pueden causar diversos problemas, como bloqueos del sistema o malfuncionamientos. Consulta la documentación o el sitio web del fabricante para obtener información sobre la compatibilidad.

Si encuentras problemas durante la instalación, prueba reiniciar tu sistema primero. A veces, un simple reinicio puede solucionar pequeños fallos y poner las cosas en orden. Si el problema persiste, consulta los foros en línea o las comunidades de soporte específicas de tu hardware para obtener orientación de usuarios experimentados que hayan enfrentado problemas similares.

Además, verifica nuevamente todas las configuraciones de software relacionadas con el proceso de instalación. Asegúrate de que los controladores estén actualizados y correctamente instalados para un rendimiento óptimo.

Organizando y gestionando correctamente el ensamblaje de cables.

Organizar y gestionar adecuadamente el ensamblaje de cables puede mejorar en gran medida la funcionalidad y estética general de su sistema. Cuando se trata de técnicas de gestión de cables, hay varias estrategias que puede emplear para garantizar una configuración ordenada y eficiente.

Aquí hay tres sub-listas que detallan estrategias efectivas de enrutamiento de cables:

• Gestión de la longitud del cable:

• Utilice cables del tamaño adecuado para su configuración para evitar longitudes excesivas.

• Enrolle cualquier exceso de longitud de cable de forma ordenada y asegúrelo con bridas o correas de velcro.

• Agrupe los cables según su función, como cables de alimentación o cables de datos, para minimizar los enredos.

• Enrutamiento y colocación:

• Planifique cuidadosamente la ruta de cada cable, teniendo en cuenta factores como la accesibilidad y la interferencia.

• Utilice canales de cables, bandejas o clips para guiar los cables a lo largo de las paredes u otras superficies.

• Mantenga los cables de datos de alta velocidad alejados de fuentes de interferencia electromagnética (EMI), como líneas de alimentación.

• Etiquetado y documentación:

• Etiquete ambos extremos de cada cable con identificadores claros para facilitar su identificación durante el mantenimiento o la solución de problemas.

• Cree un diagrama o documento que describa el enrutamiento de todos los cables en su sistema para futuras referencias.

• Revise y actualice regularmente su documentación a medida que se realizan cambios en el sistema.

Consejos y trucos para mantener una instalación segura y confiable de conectores Molex.

Mantener una instalación segura y confiable del conector Molex es crucial para un rendimiento y una vida útil óptimos de su sistema. Para asegurarse de que sus conectores estén correctamente instalados, es importante seguir las técnicas correctas de engaste de cables y tomar medidas para prevenir daños en los conectores. Al implementar estos consejos y trucos, puede mejorar la durabilidad y eficiencia de sus conectores Molex.

Un aspecto clave para mantener una conexión segura es utilizar técnicas adecuadas de engaste de cables. Esto implica fijar de forma segura los cables a los pines o sockets del conector. Es esencial que retire el aislamiento del cable a la longitud correcta, típicamente alrededor de 3/16 de pulgada, antes de engastarlos en su lugar. El uso de una herramienta de engaste de alta calidad con un mecanismo de trinquete puede proporcionar una presión constante durante el proceso de engaste, asegurando una conexión confiable.

Además, prevenir daños en los conectores es vital para mantener la confiabilidad general del sistema. Una forma efectiva de prevenir daños es evitar doblar o torcer excesivamente los cables cerca de los conectores. Una fuerza excesiva puede causar estrés tanto en los cables como en los conectores, lo que podría provocar fallas en la conexión con el tiempo. Además, el uso de dispositivos de alivio de tensión, como bridas o pasacables, puede ayudar a distribuir el estrés a lo largo del ensamblaje del cable y proteger contra daños inducidos por tensión.

Al seguir estas técnicas de engaste de cables y tomar precauciones para prevenir daños en los conectores, puede mantener una instalación segura y confiable de conectores Molex en su sistema. Esto no solo optimizará el rendimiento, sino que también aumentará la vida útil de su equipo. Recuerde siempre consultar las pautas del fabricante para obtener instrucciones específicas sobre la instalación y el mantenimiento de los conectores Molex en su aplicación particular.

Recuerde: Un conector Molex correctamente instalado es la base de un sistema confiable.

Preguntas frecuentes

¿Cómo determino el tamaño correcto de un conector Molex para mi aplicación específica?

Para determinar el tamaño correcto de un conector Molex para tu aplicación específica, debes considerar el número de pines requeridos y el calibre del cable con el que estás trabajando.

Elegir un conector adecuado implica hacer coincidir el número de pines y las especificaciones de calibre del cable con las capacidades del conector.

¿Puedo usar cualquier tipo de cable con un conector Molex, o hay requisitos específicos?

Cuando se utiliza un conector Molex, es vital tener en cuenta la compatibilidad del cable. No todos los cables son adecuados para usar con estos conectores, y se deben cumplir requisitos específicos.

Un factor crucial es el calibre del cable. El calibre determina el grosor del cable y su capacidad para transportar corriente eléctrica de manera segura. El uso de un calibre incorrecto puede provocar sobrecalentamiento o daños en su equipo.

Por lo tanto, comprender la importancia del calibre del cable al conectar cables con conectores Molex es esencial para una instalación adecuada.

¿Cuál es el número máximo de cables que se pueden insertar en un solo conector Molex?

El número máximo de cables que se pueden insertar en un solo conector Molex depende del tipo y tamaño específicos del conector. Diferentes conectores tienen límites de capacidad de cables diferentes, por lo que es importante verificar las especificaciones del fabricante para cada conector que se esté utilizando.

También es importante tener en cuenta que exceder la capacidad máxima de cables puede resultar en limitaciones potenciales de los cables, como un rendimiento reducido o incluso daños en el conector o los cables.

¿Existen consideraciones especiales al instalar un conector Molex en un entorno de alta vibración?

Al instalar un conector Molex en un entorno de alta vibración, es importante considerar la confiabilidad y el mantenimiento del conector.

Las altas vibraciones pueden causar conexiones flojas, lo que conduce a pérdida de señal o fallas eléctricas. Para mitigar esto, asegúrese de que el conector esté firmemente asegurado y utilice medidas adicionales como bridas de cable o alivio de tensión para proporcionar soporte adicional.

Inspeccionar y mantener regularmente el conector ayudará a garantizar su rendimiento óptimo en dichos entornos.

¿Es necesario usar alguna herramienta o material adicional para asegurar los cables en su lugar dentro de la carcasa del conector Molex?

Para asegurar los cables en su lugar dentro de la carcasa del conector molex, no necesitas ninguna herramienta adicional. El diseño del conector permite un proceso de inserción de cables simple y efectivo.

Sin embargo, es importante asegurarse de que los cables estén adecuadamente aislados antes de insertarlos en la carcasa. Esto evitará cualquier cortocircuito potencial o daño al sistema eléctrico.

Conclusión

En conclusión, puedes instalar fácilmente un conector Molex siguiendo los pasos descritos en esta guía.

Reunir las herramientas y materiales necesarios es esencial para una instalación exitosa. Comprender la anatomía del conector e identificar los pines y cables correctos son pasos cruciales para garantizar su correcto funcionamiento.

Preparar e insertar los cables en la carcasa del conector debe hacerse con cuidado. Probar la conexión confirmará su funcionalidad, mientras que solucionar problemas comunes puede ayudar a resolver cualquier problema que pueda surgir.

Finalmente, organizar y gestionar el ensamblaje del cable asegurará una instalación segura y fiable del conector Molex.
