Cómo Hacer Pruebas De Funcionamiento En Capacitores Cerámicos

En el fascinante mundo de la electricidad y la electrónica, los capacitores cerámicos juegan un papel fundamental. Estos pequeños dispositivos son esenciales para almacenar y liberar energía en diversos circuitos. Sin embargo, como cualquier componente electrónico, es necesario realizar pruebas de funcionamiento para asegurarnos de que están en óptimas condiciones. En este artículo, te mostraremos cómo llevar a cabo estas pruebas de manera sencilla y efectiva. ¡Acompáñanos en este viaje por el universo de los capacitores cerámicos!

Importancia de las pruebas de funcionamiento en capacitores cerámicos

La importancia de las pruebas de funcionamiento en capacitores cerámicos radica en garantizar su correcto rendimiento y evitar posibles fallas o daños en los circuitos eléctricos. Estas pruebas son fundamentales para verificar la calidad y durabilidad de los capacitores, así como para prevenir posibles problemas en el funcionamiento de los dispositivos electrónicos.

Las pruebas de funcionamiento en capacitores cerámicos permiten:

• Verificar la capacidad de almacenamiento de energía de los capacitores.
• Detectar posibles fugas o pérdidas de carga en los capacitores.
• Evaluar la resistencia a altas temperaturas y condiciones ambientales adversas.
• Comprobar la estabilidad y precisión de los capacitores en aplicaciones específicas.
• Identificar posibles variaciones en los valores de capacitancia y resistencia.
• Garantizar la seguridad y confiabilidad de los circuitos eléctricos y electrónicos.

Realizar pruebas de funcionamiento en capacitores cerámicos es esencial tanto en la etapa de fabricación como en el mantenimiento de dispositivos electrónicos. Estas pruebas ayudan a asegurar que los capacitores cumplan con las especificaciones técnicas requeridas y que no presenten defectos que puedan afectar su rendimiento.

Es importante destacar que las pruebas de funcionamiento en capacitores cerámicos deben ser realizadas por personal especializado y utilizando equipos adecuados. Además, es recomendable seguir las normas y estándares establecidos para garantizar resultados precisos y confiables.

En resumen, las pruebas de funcionamiento en capacitores cerámicos son fundamentales para asegurar su calidad, durabilidad y rendimiento en los circuitos eléctricos y electrónicos. Estas pruebas permiten detectar posibles fallas o problemas antes de que afecten el funcionamiento de los dispositivos, contribuyendo así a mejorar la eficiencia y confiabilidad de los sistemas eléctricos y electrónicos.

Tipos de capacitores cerámicos utilizados en circuitos electrónicos

Los capacitores cerámicos son componentes ampliamente utilizados en circuitos electrónicos debido a sus características y versatilidad. A continuación, se presentan algunos tipos de capacitores cerámicos comúnmente utilizados:

• Capacitores cerámicos de disco: Estos capacitores tienen forma de disco y están compuestos por dos placas metálicas separadas por un material cerámico dieléctrico. Son ampliamente utilizados en aplicaciones de acoplamiento y desacoplamiento en circuitos de alta frecuencia.
• Capacitores cerámicos multicapa: Estos capacitores consisten en varias capas de material cerámico apiladas, alternando con electrodos metálicos. Este diseño permite obtener una mayor capacidad en un tamaño reducido. Son utilizados en aplicaciones donde se requiere una alta densidad de capacitancia.
• Capacitores cerámicos de chip: Estos capacitores son pequeños y compactos, diseñados para ser montados en la superficie de una placa de circuito impreso (PCB). Son muy utilizados en aplicaciones de electrónica de consumo, como teléfonos móviles, computadoras y dispositivos portátiles.
• Capacitores cerámicos de alta tensión: Estos capacitores están diseñados para soportar tensiones más altas que los capacitores cerámicos convencionales. Se utilizan en aplicaciones donde se requiere una alta capacidad de voltaje, como fuentes de alimentación y sistemas de iluminación.

Es importante tener en cuenta que cada tipo de capacitor cerámico tiene sus propias características y aplicaciones específicas. Al elegir un capacitor cerámico para un circuito electrónico, es necesario considerar la capacidad, la tolerancia, la temperatura de funcionamiento y otros factores relevantes para garantizar un rendimiento óptimo.

Herramientas necesarias para realizar pruebas de funcionamiento en capacitores cerámicos

Las herramientas necesarias para realizar pruebas de funcionamiento en capacitores cerámicos son las siguientes:

1. Multímetro: Un multímetro es una herramienta esencial para realizar pruebas en capacitores cerámicos. Permite medir la capacitancia, la resistencia y la tensión de los capacitores. Es importante utilizar un multímetro de calidad para obtener mediciones precisas.

2. Fuente de alimentación: Una fuente de alimentación es necesaria para proporcionar la energía necesaria al capacitor durante las pruebas. Debe ser capaz de suministrar la tensión adecuada y tener la capacidad de regular la corriente.

3. Resistencias de carga: Las resistencias de carga se utilizan para simular la carga normal a la que estará sometido el capacitor en su aplicación real. Estas resistencias deben tener un valor adecuado para evitar daños al capacitor durante las pruebas.

4. Osciloscopio: Un osciloscopio es una herramienta útil para visualizar las formas de onda y analizar el comportamiento del capacitor durante las pruebas. Permite detectar posibles fallas en el capacitor, como oscilaciones no deseadas o distorsiones en la forma de onda.

5. Pinzas de cocodrilo: Las pinzas de cocodrilo se utilizan para conectar el capacitor y las diferentes herramientas de prueba. Deben ser de buena calidad y asegurar una conexión segura y estable.

6. Tablero de pruebas: Un tablero de pruebas es útil para organizar y mantener ordenadas todas las conexiones durante las pruebas. Debe contar con puntos de conexión claramente identificados para evitar confusiones y errores en las mediciones.

Recuerda que al realizar pruebas de funcionamiento en capacitores cerámicos, es importante seguir las instrucciones del fabricante y tomar las precauciones necesarias para evitar descargas eléctricas o daños a los componentes.

Pasos para realizar una prueba de capacitancia en capacitores cerámicos

Pasos para realizar una prueba de capacitancia en capacitores cerámicos:

1. Preparación del equipo: Asegúrate de contar con un multímetro digital que tenga la función de medir capacitancia. Verifica que las puntas de prueba estén en buen estado y conecta el multímetro a una fuente de energía adecuada.

2. Desconexión de la alimentación: Antes de realizar cualquier prueba en un capacitor cerámico, es importante desconectar la alimentación eléctrica o asegurarse de que no haya energía presente en el circuito donde se encuentra el capacitor. Esto evitará daños tanto al equipo como a ti mismo.

3. Descarga del capacitor: Para garantizar una medición precisa, es necesario descargar el capacitor antes de la prueba. Utiliza una resistencia de descarga o cortocircuita las terminales del capacitor con un destornillador aislado, asegurándote de tomar las precauciones necesarias para evitar descargas eléctricas.

4. Selección del rango de medición: Configura el multímetro en el rango de medición adecuado para la capacitancia del capacitor que deseas probar. Si no estás seguro del valor aproximado, selecciona un rango mayor para evitar dañar el multímetro.

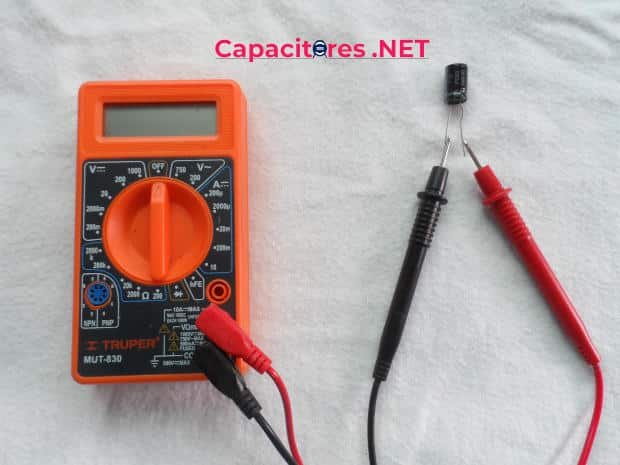

5. Conexión del multímetro: Conecta las puntas de prueba del multímetro a las terminales del capacitor cerámico. La punta roja debe conectarse al terminal positivo y la punta negra al terminal negativo. Asegúrate de que las conexiones sean firmes y seguras.

6. Lectura de la capacitancia: Una vez que las puntas de prueba están correctamente conectadas, el multímetro mostrará la capacitancia del capacitor cerámico en su pantalla. Esta lectura se expresa en faradios (F), microfaradios (µF) o picofaradios (pF), dependiendo del valor del capacitor.

7. Interpretación de los resultados: Compara la lectura obtenida con el valor nominal del capacitor cerámico. Si la capacitancia medida está dentro de un rango aceptable, el capacitor se considera funcional. Si la lectura es significativamente mayor o menor que el valor nominal, es posible que el capacitor esté defectuoso y deba ser reemplazado.

Recuerda seguir siempre las medidas de seguridad adecuadas al trabajar con electricidad y electrónica.

Cómo medir la resistencia de aislamiento en capacitores cerámicos

Cómo medir la resistencia de aislamiento en capacitores cerámicos:

1. Conexión del equipo de medición:
- Conecta el terminal positivo de la fuente de alimentación al electrodo positivo del capacitor cerámico.
- Conecta el terminal negativo de la fuente de alimentación al electrodo negativo del capacitor cerámico.

2. Configuración del multímetro:
- Asegúrate de que el multímetro esté configurado en modo de medición de resistencia de aislamiento (ohmios o megaohmios).
- Ajusta el rango de medición según las especificaciones del multímetro y del capacitor cerámico que estés probando.

3. Medición de la resistencia de aislamiento:
- Asegúrate de que no haya voltaje presente en el capacitor cerámico antes de realizar la medición.
- Conecta las puntas de prueba del multímetro al electrodo positivo y negativo del capacitor cerámico.
- Realiza la medición de resistencia de aislamiento observando el valor mostrado en el multímetro.

4. Interpretación de los resultados:
- Si el valor de resistencia de aislamiento es alto, significa que el capacitor cerámico tiene un buen aislamiento y está en buenas condiciones.
- Si el valor de resistencia de aislamiento es bajo o cercano a cero, indica que el capacitor cerámico presenta una fuga de corriente y puede estar dañado.

Recuerda que la resistencia de aislamiento en los capacitores cerámicos es importante para garantizar su correcto funcionamiento y evitar posibles problemas eléctricos. Realizar pruebas periódicas de resistencia de aislamiento es fundamental para mantener la seguridad y eficiencia de los equipos electrónicos.

Pruebas de fugas en capacitores cerámicos: métodos y procedimientos

Pruebas de fugas en capacitores cerámicos: métodos y procedimientos

Las pruebas de fugas en capacitores cerámicos son fundamentales para garantizar su correcto funcionamiento y evitar posibles fallos en los circuitos electrónicos. Estas pruebas permiten detectar cualquier corriente de fuga que pueda estar presente en el capacitor, lo cual puede afectar su rendimiento y durabilidad.

Existen varios métodos y procedimientos para realizar pruebas de fugas en capacitores cerámicos:

• Prueba de voltaje aplicado: Consiste en aplicar un voltaje específico al capacitor y medir la corriente de fuga resultante. Se utiliza un medidor de corriente para realizar esta medición. Si la corriente de fuga es alta, indica la presencia de una fuga en el capacitor.
• Prueba de resistencia de aislamiento: Esta prueba se basa en medir la resistencia de aislamiento del capacitor. Se aplica un voltaje de prueba y se mide la corriente resultante. Si la resistencia de aislamiento es baja, indica la presencia de una fuga en el capacitor.
• Prueba de absorción: En esta prueba, se aplica un voltaje de prueba al capacitor durante un período de tiempo determinado y se mide la corriente de fuga. Si la corriente de fuga aumenta gradualmente, indica la presencia de una fuga en el capacitor.
• Prueba de temperatura: Esta prueba se realiza sometiendo el capacitor a diferentes temperaturas y midiendo la corriente de fuga en cada una de ellas. Si la corriente de fuga aumenta significativamente con el aumento de la temperatura, indica la presencia de una fuga en el capacitor.

Es importante destacar que estas pruebas deben ser realizadas por personal capacitado y utilizando equipos adecuados. Además, es fundamental seguir los procedimientos y normas de seguridad establecidas para evitar cualquier riesgo durante la realización de las pruebas.

En conclusión, realizar pruebas de fugas en capacitores cerámicos es crucial para asegurar su correcto funcionamiento y evitar posibles fallas en los circuitos electrónicos. Estas pruebas permiten detectar cualquier corriente de fuga presente en el capacitor, garantizando así su rendimiento y durabilidad.

Cómo verificar la polaridad de los capacitores cerámicos

Para verificar la polaridad de los capacitores cerámicos, sigue estos pasos:

1. Observa la marcaje en el capacitor: Algunos capacitores cerámicos tienen una marca visible que indica la polaridad. Esta marca puede ser un signo "+" o una línea que indica el terminal positivo del capacitor.

2. Identifica el terminal más largo: En muchos casos, el terminal positivo del capacitor cerámico es ligeramente más largo que el terminal negativo. Si no hay una marca visible, puedes medir la longitud de los terminales para determinar cuál es el positivo.

3. Utiliza un multímetro: Si no puedes identificar claramente la polaridad, puedes utilizar un multímetro en la función de medición de resistencia. Configura el multímetro para medir resistencia y conecta las puntas a los terminales del capacitor. Si la lectura es baja o nula, significa que el capacitor está correctamente conectado. Si la lectura es alta, invierte las conexiones y vuelve a medir. La conexión correcta mostrará una lectura baja o nula.

Recuerda siempre tener precaución al trabajar con capacitores cerámicos. Asegúrate de desconectar la energía antes de realizar cualquier prueba y evita tocar los terminales con las manos desnudas para evitar descargas eléctricas.

Pruebas de temperatura en capacitores cerámicos: importancia y procedimientos

Pruebas de temperatura en capacitores cerámicos: importancia y procedimientos

Los capacitores cerámicos son componentes esenciales en circuitos electrónicos, y su rendimiento puede verse afectado por diferentes factores, incluida la temperatura. Es importante realizar pruebas de temperatura en estos capacitores para garantizar su correcto funcionamiento y evitar posibles fallas o daños.

Importancia de las pruebas de temperatura:

1. Evaluación del rendimiento: Las pruebas de temperatura permiten evaluar cómo se comportan los capacitores cerámicos bajo diferentes condiciones térmicas. Esto es crucial para asegurar que los capacitores mantengan sus características eléctricas dentro de los límites especificados, incluso cuando se enfrentan a altas temperaturas.

2. Fiabilidad y durabilidad: Los capacitores cerámicos están diseñados para funcionar en un rango de temperaturas determinado. Las pruebas de temperatura ayudan a verificar si los capacitores cumplen con las especificaciones de temperatura establecidas por el fabricante. Esto asegura su fiabilidad a largo plazo y evita posibles fallos prematuros debido al estrés térmico.

3. Diseño y selección adecuada: Las pruebas de temperatura también son útiles para seleccionar los capacitores cerámicos adecuados para una aplicación específica. Al conocer cómo se comportan los capacitores a diferentes temperaturas, es posible elegir aquellos que mejor se adapten a las necesidades del circuito y la aplicación en cuestión.

Procedimientos de prueba de temperatura:

1. Cámara climática: Una de las formas más comunes de realizar pruebas de temperatura en capacitores cerámicos es utilizando una cámara climática. Esta cámara permite controlar y variar la temperatura de forma precisa. Los capacitores se colocan en la cámara y se someten a diferentes temperaturas durante un período de tiempo determinado. Se registran las características eléctricas del capacitor antes, durante y después de la prueba.

2. Análisis de datos: Durante las pruebas de temperatura, se deben medir y analizar varias características eléctricas de los capacitores cerámicos, como la capacitancia, la resistencia de aislamiento y la resistencia serie equivalente. Estos datos se comparan con los valores especificados por el fabricante para determinar si el capacitor cumple con los requisitos de funcionamiento a diferentes temperaturas.

3. Certificación y documentación: Es importante mantener registros detallados de las pruebas de temperatura realizadas en los capacitores cerámicos. Esto incluye información como la temperatura aplicada, la duración de la prueba y los resultados obtenidos. Estos registros son útiles para la certificación de calidad y también proporcionan información valiosa en caso de que surjan problemas o reclamos futuros.

• Utilizar una cámara climática para controlar y variar la temperatura.
• Medir y analizar características eléctricas como la capacitancia y resistencia.
• Mantener registros detallados de las pruebas realizadas.

Realizar pruebas de temperatura en capacitores cerámicos es esencial para garantizar su rendimiento, fiabilidad y durabilidad. Estas pruebas permiten seleccionar los componentes adecuados y asegurar un funcionamiento óptimo en diferentes condiciones térmicas.

Cómo identificar y solucionar posibles fallas en capacitores cerámicos

Para identificar y solucionar posibles fallas en capacitores cerámicos, se pueden seguir los siguientes pasos:

1. Inspeccionar visualmente el capacitor: Verificar si hay señales de daño físico, como grietas, abultamientos o fugas de líquido. Si se observa algún problema, es necesario reemplazar el capacitor.

2. Medir la capacitancia: Utilizar un multímetro para medir la capacitancia del capacitor. Conectar el multímetro en la escala de capacitancia y colocar las puntas de prueba en los terminales del capacitor. Si la capacitancia medida es significativamente menor a la especificada, el capacitor podría estar defectuoso y debería ser reemplazado.

3. Comprobar la resistencia: Usar el multímetro en la escala de resistencia para medir la resistencia entre los terminales del capacitor. Si se detecta una resistencia baja o cercana a cero, esto indica una posible falla, como un cortocircuito interno, y el capacitor debe ser reemplazado.

4. Verificar el voltaje de trabajo: Revisar si el capacitor está operando dentro del rango de voltaje especificado. Si se supera este límite, puede haber una falla en el dieléctrico y el capacitor debería ser reemplazado.

5. Revisar la polaridad: En el caso de capacitores polarizados, asegurarse de que se estén conectando correctamente. Una conexión incorrecta puede causar un mal funcionamiento o dañar el capacitor.

6. Realizar pruebas de ESR: El ESR (Equivalent Series Resistance) es una medida de la resistencia interna del capacitor. Utilizar un medidor de ESR para verificar si el valor está dentro de los límites aceptables. Un ESR alto puede indicar una posible falla en el capacitor.

7. Considerar el tiempo de carga y descarga: Si el capacitor no se carga o descarga correctamente, podría haber un problema. Asegurarse de que el circuito de carga y descarga esté funcionando adecuadamente.

8. Reemplazar el capacitor defectuoso: Si se confirma que el capacitor está defectuoso, es necesario reemplazarlo con uno nuevo que cumpla con las especificaciones requeridas.

Recuerda que siempre es importante seguir las instrucciones de seguridad al trabajar con electricidad y electrónica.

Recomendaciones para el mantenimiento y cuidado de los capacitores cerámicos

Recomendaciones para el mantenimiento y cuidado de los capacitores cerámicos:

• Evita la exposición a altas temperaturas, ya que esto puede afectar negativamente el rendimiento y la vida útil del capacitor.
• Mantén los capacitores cerámicos alejados de fuentes de calor como motores, transformadores o resistencias que puedan generar altas temperaturas.
• Evita la humedad y la condensación, ya que la presencia de agua puede dañar el dieléctrico y reducir su capacidad.
• Almacenar los capacitores en un lugar seco y fresco, preferiblemente en un recipiente hermético para evitar la entrada de humedad.
• No apliques voltajes superiores a la clasificación máxima especificada para el capacitor cerámico.
• Asegúrate de que no haya polaridad en los capacitores cerámicos, ya que son componentes no polarizados.
• Evita la manipulación brusca de los capacitores, ya que son frágiles y pueden dañarse fácilmente.
• Siempre utiliza herramientas adecuadas al manipular capacitores cerámicos para evitar posibles daños o cortocircuitos accidentales.
• Si observas algún signo de daño físico en los capacitores, como grietas o deformaciones, reemplázalos de inmediato.
• Realiza pruebas de funcionamiento periódicas en los capacitores cerámicos para detectar cualquier problema o deterioro.

CABLE CASERO Cómo comprobar condensadores, capacitores de electrodomesticos hasta 45 uF video 5 de 5

Preguntas Frecuentes

¡Bienvenido a la sección de preguntas frecuentes sobre cómo hacer pruebas de funcionamiento en capacitores cerámicos! Aquí encontrarás respuestas detalladas y sustentadas para resolver tus dudas en este tema tan importante de la electricidad y la electrónica.

1. ¿Qué es un capacitor cerámico?

Un capacitor cerámico es un componente electrónico utilizado para almacenar y liberar energía eléctrica de manera controlada. Está compuesto por dos placas conductoras separadas por un material dieléctrico cerámico, que permite el almacenamiento de carga eléctrica.

2. ¿Cómo puedo probar la capacitancia de un capacitor cerámico?

Para medir la capacitancia de un capacitor cerámico, puedes utilizar un multímetro digital en modo de medición de capacitancia. Conecta las puntas del multímetro a los terminales del capacitor y elige la escala adecuada. El multímetro te mostrará el valor de la capacitancia en faradios (F) o microfaradios (μF).

3. ¿Cuál es la forma correcta de realizar pruebas de fugas en capacitores cerámicos?

Para probar las fugas en un capacitor cerámico, debes cargarlo con un voltaje constante durante un período de tiempo determinado y luego medir la corriente de fuga. Esto se puede hacer utilizando un probador de fugas específico para capacitores o mediante el uso de un osciloscopio y una resistencia de carga adecuada.

4. ¿Es posible determinar la polaridad de un capacitor cerámico?

No, los capacitores cerámicos no tienen polaridad y se pueden conectar indistintamente en cualquier dirección en un circuito. A diferencia de otros tipos de capacitores, como los electrolíticos, los capacitores cerámicos no requieren una conexión específica para funcionar correctamente.

5. ¿Cuáles son las aplicaciones comunes de los capacitores cerámicos?

Los capacitores cerámicos son ampliamente utilizados en diferentes circuitos electrónicos debido a su pequeño tamaño, alta estabilidad y bajo costo. Se emplean en fuentes de alimentación, circuitos de desacoplo, filtros, osciladores, temporizadores y muchas otras aplicaciones donde se requiere almacenamiento y liberación de energía eléctrica.

Para cerrar

En esta sección de preguntas frecuentes sobre cómo hacer pruebas de funcionamiento en capacitores cerámicos, hemos abordado las interrogantes más comunes relacionadas con este componente clave en la electricidad y la electrónica. Esperamos que hayas encontrado respuestas claras y detalladas para tus dudas. Si necesitas más información o tienes alguna pregunta adicional, no dudes en ponerte en contacto con nosotros.
