Cómo Elegir El Capacitor Cerámico Adecuado Para Tus Proyectos Electrónicos

En el vasto universo de la electrónica, los capacitores cerámicos se erigen como pequeñas estrellas que iluminan nuestros proyectos. Su capacidad para almacenar y liberar energía eléctrica los convierte en aliados indispensables. Sin embargo, elegir el capacitor cerámico adecuado puede parecer una tarea abrumadora, como buscar una aguja en un pajar cósmico. Pero no te preocupes, en este artículo te guiaremos a través de las constelaciones de características y te ayudaremos a encontrar el capacitor perfecto para tus creaciones electrónicas.

¿Qué es un capacitor cerámico y cómo funciona en los proyectos electrónicos?

Un capacitor cerámico es un componente electrónico utilizado en proyectos electrónicos para almacenar y liberar energía eléctrica de manera rápida y eficiente.

Funciona mediante la acumulación de carga en dos placas metálicas separadas por un material dieléctrico cerámico. Cuando se aplica una tensión eléctrica entre las placas, los electrones se acumulan en una de ellas, generando un campo eléctrico que atrae a los electrones de la otra placa. Este proceso de carga y descarga continua permite al capacitor cerámico almacenar energía y liberarla cuando sea necesario.

Características importantes del capacitor cerámico:

• Tamaño compacto: Los capacitores cerámicos son pequeños y livianos, lo que los hace ideales para ser utilizados en proyectos con espacio limitado.


• Alta capacidad de almacenamiento: A pesar de su tamaño reducido, los capacitores cerámicos pueden almacenar una cantidad significativa de energía.


• Rango de valores: Estos capacitores están disponibles en una amplia variedad de valores de capacitancia, lo que permite adaptarse a diferentes requerimientos de los proyectos electrónicos.


• Baja inductancia: Los capacitores cerámicos tienen una baja inductancia, lo que significa que no interfieren con las señales de alta frecuencia.


• Baja resistencia serie equivalente (ESR): La baja ESR de los capacitores cerámicos asegura una buena respuesta a los cambios rápidos de corriente.

Aplicaciones comunes del capacitor cerámico en proyectos electrónicos:

• Filtrado de ruido y estabilización de voltaje en circuitos de alimentación.
• Acoplamiento de señales en circuitos amplificadores.
• Supresión de interferencias electromagnéticas en líneas de transmisión.
• Temporización y desaceleración de señales en circuitos temporizadores.
• Protección contra picos de tensión y cambios bruscos de corriente.

En resumen, el capacitor cerámico es un componente esencial en proyectos electrónicos debido a su capacidad de almacenar y liberar energía rápidamente. Su tamaño compacto, alta capacidad de almacenamiento y baja inductancia lo hacen versátil y apto para una amplia gama de aplicaciones.

Principales características a considerar al elegir un capacitor cerámico.

Principales características a considerar al elegir un capacitor cerámico:

1. Valor de capacitancia: El valor de capacitancia es una de las características más importantes a tener en cuenta al elegir un capacitor cerámico. Se mide en microfaradios (μF) y determina la cantidad de carga eléctrica que puede almacenar el capacitor.

2. Tolerancia: La tolerancia indica el margen de error permitido en el valor nominal de capacitancia. Se expresa en porcentaje y es importante para asegurar que el capacitor cumpla con las especificaciones requeridas en el diseño del proyecto.

3. Voltaje máximo de trabajo: Este parámetro establece el voltaje máximo al cual el capacitor puede ser sometido de manera continua sin sufrir daños. Es esencial seleccionar un capacitor cerámico con un voltaje de trabajo adecuado para evitar fallos o averías en el circuito.

4. Temperatura de funcionamiento: La temperatura de funcionamiento es otro aspecto crucial a considerar. Los capacitores cerámicos tienen una clasificación de temperatura que indica el rango de temperaturas en el cual pueden operar de manera segura y sin degradación.

5. Factor de pérdida (Dissipation Factor): El factor de pérdida es una medida de la eficiencia del capacitor cerámico. Indica la cantidad de energía que se disipa en forma de calor durante el funcionamiento. Un factor de pérdida bajo es deseable para evitar pérdidas de energía y aumentar la eficiencia del circuito.

6. Tamaño y forma: El tamaño y la forma del capacitor cerámico también son aspectos a considerar, especialmente en proyectos donde el espacio es limitado. Es importante seleccionar un capacitor que se ajuste adecuadamente al diseño del circuito.

7. Resistencia de aislamiento: La resistencia de aislamiento es la capacidad del capacitor para mantener la carga almacenada sin fugas de corriente. Una alta resistencia de aislamiento es deseable para evitar pérdidas de carga y garantizar el correcto funcionamiento del circuito.

Recuerda tener en cuenta estas características al elegir un capacitor cerámico para tus proyectos electrónicos. Esto te permitirá seleccionar el componente adecuado y asegurar un rendimiento óptimo en tu diseño.

Capacidades y valores de voltaje disponibles en los capacitores cerámicos.

Los capacitores cerámicos son componentes fundamentales en proyectos electrónicos, ya que almacenan y liberan energía eléctrica de manera eficiente. A la hora de elegir el capacitor cerámico adecuado, es importante considerar tanto su capacidad como su valor de voltaje.

Capacidades:

• Los capacitores cerámicos están disponibles en una amplia gama de capacidades, que van desde valores muy pequeños hasta valores más altos. Las capacidades se miden en picofaradios (pF) o nanofaradios (nF). Algunos ejemplos comunes de capacidades en capacitores cerámicos son 1pF, 10pF, 100pF, 1nF, etc.

Valores de voltaje:

• Los capacitores cerámicos también vienen en diferentes valores de voltaje. Estos valores indican la cantidad máxima de voltaje que el capacitor puede soportar sin sufrir daños. Es importante seleccionar un valor de voltaje adecuado para evitar fallas en el circuito. Algunos ejemplos de valores de voltaje en capacitores cerámicos son 50V, 100V, 250V, etc.

En resumen, al elegir un capacitor cerámico para tus proyectos electrónicos, debes considerar tanto su capacidad en pF o nF como su valor de voltaje en V. Esto asegurará un funcionamiento óptimo y evitará posibles daños en el circuito. Recuerda siempre consultar las especificaciones técnicas del componente antes de tomar una decisión.

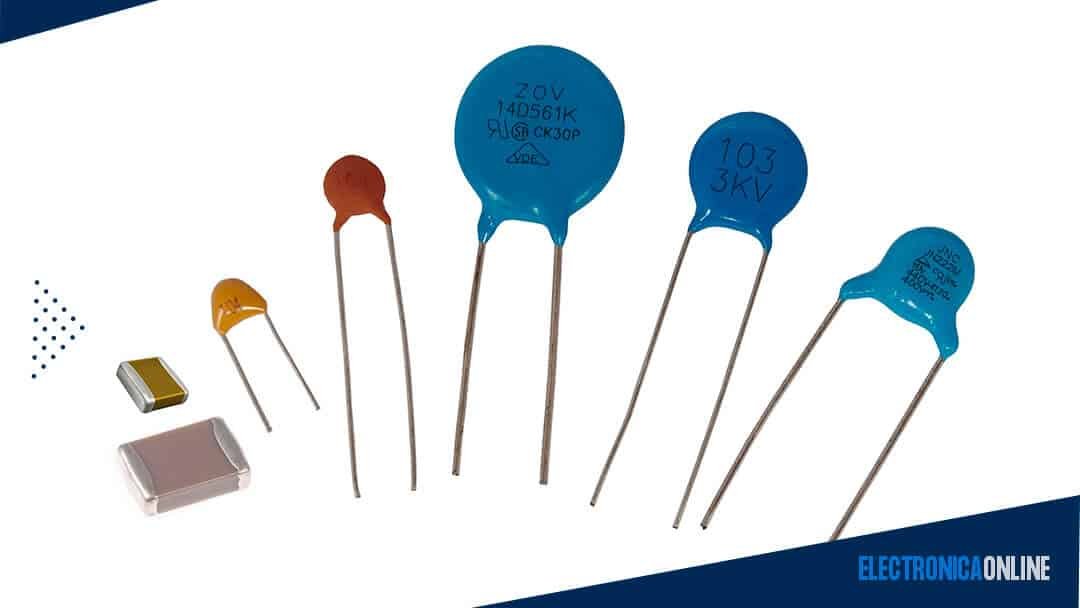

Tipos de capacitores cerámicos y sus aplicaciones específicas.

Tipos de capacitores cerámicos y sus aplicaciones específicas:

1. Capacitor cerámico de disco: Este tipo de capacitor se utiliza principalmente en aplicaciones de alta frecuencia, como radios y televisores. También se utiliza en circuitos de osciladores y filtros.

2. Capacitor cerámico multicapa: Estos capacitores están compuestos por varias capas de cerámica apiladas. Son ideales para aplicaciones en las que se requiere una alta capacidad y un tamaño compacto, como en dispositivos móviles y sistemas de comunicación.

3. Capacitor cerámico de montaje superficial (SMD): Estos capacitores se utilizan comúnmente en placas de circuito impreso (PCB) debido a su tamaño pequeño y facilidad de montaje. Son ampliamente utilizados en electrónica de consumo, como teléfonos móviles, computadoras y dispositivos portátiles.

4. Capacitor cerámico de bajo valor: Este tipo de capacitor se utiliza en aplicaciones de alto rendimiento que requieren una alta precisión en la capacitancia, como en sistemas de audio y video de alta fidelidad.

5. Capacitor cerámico de alta tensión: Estos capacitores se utilizan en circuitos de alta tensión, como en fuentes de alimentación y sistemas de energía eléctrica. Son capaces de soportar voltajes más altos y tienen una mayor capacidad de almacenamiento de energía.

En resumen:

• Los capacitores cerámicos de disco son ideales para aplicaciones de alta frecuencia.


• Los capacitores cerámicos multicapa son compactos y tienen una alta capacidad.


• Los capacitores cerámicos SMD son fáciles de montar en PCBs.


• Los capacitores cerámicos de bajo valor son precisos y se utilizan en sistemas de alta fidelidad.


• Los capacitores cerámicos de alta tensión son capaces de soportar voltajes más altos.

• Capacitor cerámico de disco: aplicaciones de alta frecuencia.
• Capacitor cerámico multicapa: aplicaciones de alta capacidad y tamaño compacto.
• Capacitor cerámico SMD: montaje en placas de circuito impreso.
• Capacitor cerámico de bajo valor: aplicaciones de alta precisión.
• Capacitor cerámico de alta tensión: circuitos de alta tensión y energía eléctrica.

Cómo determinar la capacidad y voltaje adecuado para tu proyecto electrónico.

Cómo determinar la capacidad y voltaje adecuado para tu proyecto electrónico:

1. Conoce los requisitos de tu proyecto: Antes de elegir un capacitor cerámico, es importante entender las necesidades específicas de tu proyecto. Considera factores como la corriente requerida, el tiempo de carga y descarga, y cualquier otro parámetro relevante.

2. Calcula la capacidad necesaria: Para determinar la capacidad adecuada del capacitor cerámico, debes considerar la cantidad de carga que necesita almacenar tu circuito. Puedes utilizar la fórmula Q = C * V, donde Q representa la carga necesaria, C es la capacidad del capacitor y V es el voltaje aplicado. Asegúrate de convertir las unidades correctamente.

3. Ten en cuenta el voltaje máximo: Es importante seleccionar un capacitor cerámico que pueda soportar el voltaje máximo al que estará expuesto tu circuito. Verifica las especificaciones técnicas del capacitor y asegúrate de que el voltaje máximo sea igual o superior al voltaje aplicado en tu proyecto.

4. Considera el tamaño físico: Los capacitores cerámicos están disponibles en una amplia variedad de tamaños. Evalúa el espacio disponible en tu diseño y elige un capacitor que se ajuste correctamente sin comprometer otros componentes cercanos.

5. Consulta las hojas de datos: Antes de tomar una decisión final, revisa detenidamente las hojas de datos del capacitor cerámico que estás considerando. Estas hojas proporcionan información detallada sobre sus características eléctricas, tolerancia, factor de pérdida y otros parámetros importantes.

• Comprueba la tolerancia: La tolerancia indica qué tan cerca estará la capacidad del capacitor del valor nominal. Si tu proyecto requiere una precisión alta, elige un capacitor con una tolerancia menor.
• Considera el factor de pérdida: El factor de pérdida, también conocido como Tangente Delta, indica las pérdidas de energía en el capacitor. Para aplicaciones de alta frecuencia, es importante elegir un capacitor con un factor de pérdida bajo.
• Verifica la temperatura de trabajo: Algunos capacitores cerámicos tienen una variación en su capacidad debido a cambios en la temperatura ambiente. Asegúrate de que el capacitor seleccionado funcione correctamente en el rango de temperatura requerido por tu proyecto.

Recuerda que elegir el capacitor cerámico adecuado para tu proyecto electrónico es crucial para garantizar un rendimiento óptimo y una vida útil prolongada. Tómate el tiempo necesario para evaluar todas las consideraciones mencionadas anteriormente y selecciona el capacitor que cumpla con tus requisitos específicos.

Factores a tener en cuenta al seleccionar un capacitor cerámico de calidad.

Factores a tener en cuenta al seleccionar un capacitor cerámico de calidad:

1. Capacitancia: La capacitancia es la cantidad de carga eléctrica que puede almacenar un capacitor. Es importante seleccionar un capacitor con la capacitancia adecuada para el proyecto electrónico en el que se va a utilizar.

2. Tolerancia: La tolerancia indica la variación permitida en el valor nominal de la capacitancia. Es recomendable elegir un capacitor con una tolerancia baja, ya que esto asegurará una mayor precisión en el funcionamiento del circuito.

3. Voltaje de trabajo: El voltaje de trabajo del capacitor cerámico debe ser igual o superior al voltaje máximo al que estará expuesto en el circuito. Es importante tener en cuenta este factor para evitar daños o fallos en el componente.

4. Frecuencia de trabajo: Al seleccionar un capacitor cerámico, es necesario considerar la frecuencia de trabajo del circuito. Algunos capacitores tienen una respuesta más eficiente a altas frecuencias, mientras que otros son ideales para aplicaciones de baja frecuencia.

5. Factor de pérdidas: El factor de pérdidas, también conocido como factor de disipación, es una medida de la resistencia interna del capacitor. Un bajo factor de pérdidas indica que el capacitor tiene una alta eficiencia energética y una menor generación de calor.

6. Temperatura de trabajo: La temperatura ambiente y la temperatura de trabajo del circuito pueden afectar el rendimiento del capacitor cerámico. Es importante seleccionar un capacitor que pueda funcionar de manera segura y estable en las condiciones de temperatura previstas.

7. Tamaño y montaje: El tamaño y el tipo de montaje del capacitor cerámico también deben ser considerados. Dependiendo del diseño del circuito y las restricciones de espacio, es necesario elegir un capacitor que se ajuste adecuadamente al proyecto.

Recuerda que la elección de un capacitor cerámico de calidad es crucial para garantizar el correcto funcionamiento y rendimiento de tus proyectos electrónicos. Ten en cuenta estos factores al momento de seleccionar el capacitor más adecuado para tus necesidades.

Importancia de la tolerancia y la temperatura en los capacitores cerámicos.

La Importancia de la tolerancia y la temperatura en los capacitores cerámicos:

- La tolerancia es un factor crucial al elegir un capacitor cerámico para un proyecto electrónico. La tolerancia se refiere a la variación permitida en el valor nominal del capacitor. Por ejemplo, si un capacitor tiene una tolerancia del 10%, su valor real puede variar hasta un 10% más o menos que su valor nominal. Es importante tener en cuenta esta tolerancia al diseñar circuitos, ya que una variación excesiva en el valor del capacitor puede afectar el funcionamiento del circuito.

- La temperatura también juega un papel fundamental en el desempeño de los capacitores cerámicos. Los capacitores cerámicos están sujetos a cambios de temperatura, y estos cambios pueden afectar sus características eléctricas. Es importante seleccionar capacitores cerámicos que sean capaces de funcionar correctamente en el rango de temperaturas en el que se utilizará el circuito.

- Los capacitores cerámicos están disponibles en diferentes clases de temperatura, como por ejemplo, clase I y clase II. Los capacitores de clase I son adecuados para aplicaciones donde se requiere una alta estabilidad en el valor del capacitor a lo largo de un rango amplio de temperaturas. Por otro lado, los capacitores de clase II son más adecuados para aplicaciones donde se permite una cierta variación en el valor del capacitor debido a cambios de temperatura.

- Es importante tener en cuenta la temperatura máxima de funcionamiento del capacitor cerámico. Si se excede esta temperatura, el capacitor puede sufrir daños permanentes o incluso fallar. Por lo tanto, es fundamental seleccionar capacitores cerámicos con una temperatura máxima de funcionamiento que sea compatible con las condiciones de temperatura del circuito en el que se utilizarán.

En resumen, la tolerancia y la temperatura son aspectos esenciales a considerar al elegir capacitores cerámicos para proyectos electrónicos. La tolerancia afecta la precisión del valor del capacitor, mientras que la temperatura puede influir en su desempeño. Es importante seleccionar los capacitores adecuados que cumplan con los requisitos de tolerancia y temperatura para garantizar un funcionamiento óptimo del circuito.

Consideraciones sobre el tamaño y la forma de los capacitores cerámicos.

Consideraciones sobre el tamaño y la forma de los capacitores cerámicos:

- El tamaño de un capacitor cerámico es un factor importante a tener en cuenta al elegirlo para tus proyectos electrónicos. Los capacitores cerámicos vienen en diferentes tamaños, desde los más pequeños (como los SMD) hasta los más grandes (como los de montaje en orificio). Es esencial seleccionar un tamaño adecuado que se ajuste a las dimensiones y requisitos de tu circuito.

- Otro aspecto a considerar es la forma del capacitor cerámico. Estos capacitores están disponibles en diferentes formas, como discos, rectangulares o cilíndricos. La elección de la forma adecuada dependerá del espacio disponible en tu diseño y de cómo planeas montar el capacitor en tu circuito.

- Al seleccionar el tamaño y la forma de un capacitor cerámico, es importante considerar la capacidad requerida para tu proyecto. Los capacitores cerámicos tienen una amplia gama de capacidades, desde picofaradios hasta microfaradios. Asegúrate de elegir un capacitor con la capacidad adecuada para cumplir con los requisitos de almacenamiento o filtrado de tu circuito.

- Además del tamaño y la forma, también debes tener en cuenta la tensión nominal del capacitor cerámico. Esta especificación indica la máxima tensión que el capacitor puede soportar de manera segura. Es fundamental seleccionar un capacitor con una tensión nominal igual o superior a la tensión máxima esperada en tu circuito para evitar daños o fallos.

- Por último, es importante considerar la temperatura de funcionamiento del capacitor cerámico. Algunos capacitores cerámicos tienen una clasificación de temperatura, lo que significa que están diseñados para funcionar dentro de un rango específico de temperaturas. Asegúrate de seleccionar un capacitor que pueda operar de manera eficiente en las condiciones de temperatura esperadas en tu proyecto.

• Elige un tamaño adecuado que se ajuste a las dimensiones y requisitos de tu circuito.
• Ten en cuenta la forma del capacitor cerámico según el espacio disponible y el método de montaje.
• Selecciona la capacidad requerida para cumplir con los requisitos de almacenamiento o filtrado.
• Asegúrate de que la tensión nominal del capacitor sea igual o superior a la máxima tensión esperada en tu circuito.
• Considera la temperatura de funcionamiento del capacitor cerámico para garantizar un rendimiento óptimo.

Cómo evitar problemas comunes al utilizar capacitores cerámicos en tus proyectos.

Cómo evitar problemas comunes al utilizar capacitores cerámicos en tus proyectos:

1. Verifica la polaridad: Algunos capacitores cerámicos son polarizados, por lo que es importante asegurarse de conectarlos correctamente. Revisa las especificaciones del capacitor y colócalo de acuerdo a la polaridad indicada.

2. Evitar sobrecalentamiento: Los capacitores cerámicos pueden generar calor durante su funcionamiento, especialmente si se utilizan cerca de su límite de capacidad. Asegúrate de elegir un capacitor con la capacidad adecuada para tu proyecto y evita someterlo a condiciones de alta temperatura.

3. Mantén una buena separación física: Los capacitores cerámicos pueden verse afectados por interferencias electromagnéticas generadas por otros componentes electrónicos. Para evitar problemas, asegúrate de mantener una buena separación física entre los capacitores y otros componentes sensibles.

4. Evitar la acumulación de humedad: Los capacitores cerámicos son sensibles a la humedad y pueden deteriorarse si se exponen a altos niveles de humedad. Utiliza técnicas de sellado adecuadas para proteger los capacitores en ambientes húmedos o considera el uso de capacitores cerámicos con recubrimientos especiales para mayor protección.

5. Evitar tensiones excesivas: Los capacitores cerámicos tienen límites de voltaje, por lo que es importante no exceder estos límites para evitar daños en el componente. Asegúrate de seleccionar un capacitor con el voltaje adecuado para tu proyecto y evita aplicar tensiones superiores a las especificadas.

6. Evitar golpes o vibraciones: Los capacitores cerámicos son sensibles a los golpes y vibraciones, por lo que es importante manipularlos con cuidado y asegurarse de que estén bien sujetos en su lugar de montaje. Utiliza técnicas de fijación adecuadas para mantener los capacitores seguros y protegidos.

Recuerda que seguir estas recomendaciones te ayudará a evitar problemas comunes al utilizar capacitores cerámicos en tus proyectos electrónicos.

Recomendaciones de marcas confiables y proveedores para adquirir capacitores cerámicos.

Recomendaciones de marcas confiables y proveedores para adquirir capacitores cerámicos:

1. Murata: Es una de las marcas más reconocidas y confiables en el mercado de capacitores cerámicos. Ofrece una amplia gama de productos de alta calidad y fiabilidad.

2. TDK: Otra marca líder en la industria electrónica, TDK ofrece capacitores cerámicos de alto rendimiento y durabilidad. Sus productos son ampliamente utilizados en aplicaciones industriales y de consumo.

3. Samsung Electro-Mechanics: Esta empresa coreana es conocida por su excelente calidad y tecnología innovadora en capacitores cerámicos. Sus productos se caracterizan por su estabilidad y baja resistencia.

4. Kemet: Kemet es un proveedor global de capacitores cerámicos que ofrece una amplia selección de productos para diferentes aplicaciones. Sus capacitores se destacan por su alta precisión y confiabilidad.

5. AVX Corporation: AVX es otra empresa líder en el mercado de capacitores cerámicos. Sus productos son altamente valorados por su rendimiento excepcional y su capacidad para satisfacer las necesidades de los proyectos más exigentes.

6. RS Components: Esta reconocida tienda en línea ofrece una amplia variedad de capacitores cerámicos de diferentes marcas. Es un proveedor confiable que garantiza la autenticidad y calidad de sus productos.

Recuerda que al elegir un capacitor cerámico, es importante considerar factores como la capacitancia, voltaje nominal, tolerancia y temperatura de operación requeridos para tu proyecto. Además, siempre verifica la reputación y la calidad del proveedor antes de realizar una compra.

Cómo fabricamos capacitores | Cerámico

Preguntas Frecuentes

¡Descubre todo lo que necesitas saber sobre cómo elegir el capacitor cerámico adecuado para tus proyectos electrónicos!

1. ¿Cuál es la función de un capacitor cerámico en un circuito electrónico?

El capacitor cerámico es un componente fundamental en los circuitos electrónicos, ya que almacena y libera carga eléctrica rápidamente. Su función principal es estabilizar la tensión, filtrar ruidos y mejorar la eficiencia del circuito.

2. ¿Cómo puedo determinar la capacitancia adecuada para mi proyecto?

La capacitancia necesaria depende de varios factores, como la frecuencia de operación, la corriente demandada por el circuito y las características del componente que se está alimentando. Es recomendable consultar las especificaciones técnicas del dispositivo y utilizar calculadoras o software especializado para determinar la capacitancia requerida.

3. ¿Qué significan los códigos impresos en los capacitores cerámicos?

Los capacitores cerámicos suelen tener códigos impresos en su cuerpo, que indican su valor de capacitancia y tolerancia. Por ejemplo, la letra "K" representa pF (pico faradios) y la letra "M" representa µF (micro faradios). Consulta el datasheet del fabricante para descifrar correctamente estos códigos.

4. ¿Cuáles son los principales factores a considerar al elegir un capacitor cerámico?

Al seleccionar un capacitor cerámico, es importante considerar la capacitancia, la tensión de trabajo, la temperatura de operación, la tolerancia y el tamaño físico del componente. También es crucial evaluar la calidad y confiabilidad del fabricante para garantizar un rendimiento óptimo.

5. ¿Cuáles son las ventajas de utilizar capacitores cerámicos en comparación con otros tipos de capacitores?

Los capacitores cerámicos tienen varias ventajas, como su pequeño tamaño, bajo costo, alta estabilidad en frecuencia y baja impedancia en altas frecuencias. Además, son ideales para aplicaciones donde se requiere una rápida descarga de energía, como en circuitos de conmutación y filtros de ruido.

Para cerrar

En resumen, elegir el capacitor cerámico adecuado es fundamental para el éxito de tus proyectos electrónicos. Considera cuidadosamente los factores mencionados y consulta siempre las especificaciones técnicas del fabricante para tomar la mejor decisión. Recuerda que un capacitor cerámico de calidad asegurará un rendimiento óptimo y una mayor durabilidad en tus circuitos.
