¿Cómo afecta el circuito RLC a la calidad de la señal en la electrónica de RF?

¿Estás curioso acerca de cómo el circuito RLC impacta la calidad de la señal en la electrónica de RF? No busques más.

En este artículo, profundizaremos en los conceptos básicos del circuito RLC y exploraremos sus efectos intrincados en la calidad de la señal. Obtendrás un entendimiento profundo de la resistencia, inductancia, capacitancia, resonancia y amortiguamiento, factores cruciales que determinan la distorsión y atenuación de la señal.

Al final de este artículo, estarás equipado con el conocimiento para mejorar la calidad de la señal a través de un diseño efectivo de circuito RLC.

Fundamentos del circuito RLC

El circuito RLC controla el flujo de corriente y afecta la calidad de la señal en la electrónica de RF. Para comprender cómo sucede esto, es importante entender los conceptos básicos del circuito RLC.

El circuito RLC está compuesto por tres componentes principales: una resistencia (R), una bobina (L) y un condensador (C). Cada componente juega un papel crucial en la determinación del comportamiento del circuito.

La reactancia inductiva (XL) es uno de los factores clave que afectan la calidad de la señal en un circuito RLC. Representa la oposición al cambio en el flujo de corriente causado por la bobina. A medida que aumenta la frecuencia, la reactancia inductiva también aumenta proporcionalmente. Esto puede llevar a efectos no deseados, como cambios de fase o atenuación, que pueden degradar la calidad de la señal.

Por otro lado, la reactancia capacitiva (XC) es otro factor crítico que influye en la calidad de la señal. Representa la oposición al cambio en el flujo de corriente causado por el condensador. A diferencia de la reactancia inductiva, la reactancia capacitiva disminuye a medida que aumenta la frecuencia. Esta característica puede provocar efectos indeseables como distorsión o resonancia si no se controla adecuadamente.

Al comprender tanto la reactancia inductiva como la capacitiva, los ingenieros pueden diseñar circuitos RLC que optimicen la calidad de la señal para aplicaciones específicas. Pueden manipular estos componentes reactivos junto con resistencias para crear respuestas deseadas, como filtrar ciertas frecuencias o amplificar otras.

Comprensión de la calidad de la señal en la electrónica de RF

Comprender cómo el circuito RLC afecta la calidad de la señal en la electrónica de RF es esencial. Cuando se trata de calidad de señal, uno de los factores clave a considerar es la interferencia de ruido. En la electrónica de RF, la interferencia de ruido se refiere a cualquier señal no deseada que puede degradar la calidad de la señal deseada. Puede ser causada por diversas fuentes, como radiación electromagnética, ruido térmico o incluso componentes internos dentro del propio circuito.

Para analizar el impacto de la interferencia de ruido en la calidad de la señal en un circuito RLC, una métrica comúnmente utilizada es la relación señal-ruido (SNR, por sus siglas en inglés). El SNR mide la intensidad de la señal deseada en relación con el nivel de ruido de fondo presente. Un SNR más alto indica una señal de mejor calidad y viceversa.

En un circuito RLC, diferentes elementos contribuyen tanto a la señal deseada como al ruido no deseado. La resistencia (R) disipa energía y contribuye al ruido térmico. El inductor (L) almacena energía y puede generar interferencia electromagnética si no está adecuadamente blindado. El condensador (C) almacena carga y puede introducir fluctuaciones de voltaje.

Al comprender cómo interactúan estos elementos dentro de un circuito RLC, se puede optimizar su diseño para obtener una mejor calidad de señal. Por ejemplo, elegir una resistencia con una resistencia más baja puede reducir el ruido térmico, mientras que el uso de condensadores de alta calidad con baja corriente de fuga puede minimizar las fluctuaciones de voltaje.

El papel de la resistencia en la calidad de la señal

En esta discusión, explorarás el papel crucial que desempeña la resistencia en la calidad de la señal.

Profundizarás en el impacto del valor de la resistencia en la degradación de la señal, examinando cómo diferentes valores pueden afectar la claridad y confiabilidad de la señal.

Además, analizarás el concepto de equilibrar la resistencia para optimizar la claridad de la señal, asegurando que esté libre de distorsión e interferencia.

Resistencia y degradación de la señal

La resistencia en un circuito RLC puede causar degradación de la señal. Cuando hay resistencia presente en el circuito, crea interferencia de ruido no deseada que puede distorsionar y debilitar la señal. Esta degradación es especialmente notable en la electrónica de RF donde hay señales de alta frecuencia involucradas. También se debe considerar el impacto de la temperatura en la degradación de la señal. Los cambios de temperatura pueden afectar la resistencia de los componentes en el circuito, lo que lleva a fluctuaciones en la calidad de la señal. Para entender mejor esta relación, echemos un vistazo a la tabla a continuación:

Resistencia (Ohms)	Degradación de la Señal
Baja	Mínima
Moderada	Notable
Alta	Significativa

A medida que aumenta la resistencia, también aumenta el nivel de degradación de la señal. Es crucial minimizar la resistencia y mantener temperaturas estables dentro de un circuito RLC para asegurar una calidad de señal óptima en la electrónica de RF.

Impacto del valor del resistor

Para tener una imagen más clara de cómo el valor de la resistencia afecta a tu circuito, examinemos la tabla a continuación.

El papel de una resistencia en un circuito es limitar el flujo de corriente. Al seleccionar un valor de resistencia adecuado, puedes controlar la cantidad de corriente que fluye a través de tu circuito y asegurarte de que funcione dentro de límites seguros.

Un valor de resistencia más alto restringirá más la corriente, mientras que un valor más bajo permitirá que fluya más corriente. Esto tiene implicaciones para el rendimiento y la estabilidad de tu circuito. Si eliges un valor de resistencia demasiado alto, puede llevar a una reducción en la intensidad de la señal o distorsión. Por otro lado, seleccionar un valor de resistencia demasiado bajo puede causar una disipación excesiva de calor o incluso dañar componentes en tu circuito.

Por lo tanto, es crucial considerar cuidadosamente y seleccionar un valor de resistencia apropiado basado en los requisitos específicos de tu circuito.

Resistencia de equilibrio para claridad

Cuando se selecciona el valor apropiado de la resistencia, es importante equilibrarlo con otros componentes para lograr claridad en su circuito. El valor de resistencia juega un papel crucial en la calidad de la señal y debe ser considerado cuidadosamente.

El equilibrio de la resistencia garantiza que el flujo de corriente a través del circuito sea óptimo, minimizando distorsiones y manteniendo la integridad de la señal. Al elegir el valor adecuado de la resistencia, puede evitar que la corriente excesiva fluya a través de componentes sensibles, previniendo daños y asegurando una transmisión de señal precisa.

Además, el equilibrio de la resistencia ayuda a minimizar la interferencia de ruido y mejorar el rendimiento general del circuito. Es esencial analizar los requisitos de su diseño de circuito específico y elegir un valor de resistencia que se ajuste a esas necesidades. De esta manera, puede lograr una claridad de señal óptima y garantizar el funcionamiento confiable de su sistema electrónico de RF.

Explorando el Factor de Inductancia

En esta discusión, nos adentraremos en el fascinante mundo de la inductancia y su impacto en los circuitos electrónicos.

Los inductores desempeñan un papel crucial en la determinación de la frecuencia de resonancia de un circuito, lo cual es esencial para optimizar el rendimiento.

Además, comprender cómo la inductancia afecta la impedancia puede mejorar enormemente tu capacidad para diseñar y analizar sistemas complejos de manera eficiente.

Inductancia y frecuencia de resonancia

La inductancia del circuito RLC desempeña un papel crucial en la determinación de la frecuencia de resonancia y la calidad de la señal en la electrónica de RF. La inductancia se refiere a la capacidad de un elemento del circuito, como un inductor, para almacenar energía en su campo magnético. En un circuito RLC, donde los resistores (R), los capacitores (C) y los inductores (L) están interconectados, la inductancia afecta la respuesta en frecuencia y las características de resonancia.

La inductancia determina la frecuencia de resonancia en la que se produce la máxima amplificación de la señal. Influye en la rapidez con la que un circuito puede responder a los cambios en las señales de entrada. Ajustando el valor de la inductancia, puedes ajustar tu circuito para resonar en frecuencias específicas, mejorando la amplificación de la señal en esas frecuencias mientras atenúa otras.

Mayores niveles de inductancia resultan en frecuencias de resonancia más bajas y anchos de banda más amplios. Por otro lado, niveles más bajos de inductancia conducen a frecuencias de resonancia más altas y anchos de banda más estrechos.

Comprender cómo las variaciones en la inductancia afectan la frecuencia de resonancia es esencial para optimizar la calidad de la señal y lograr las características de rendimiento deseadas dentro de los sistemas electrónicos de RF.

Impacto de la inductancia en la impedancia

Ajustar el valor de la inductancia puede tener un impacto significativo en la impedancia dentro de los sistemas electrónicos. La inductancia juega un papel crucial en la formación de la respuesta en frecuencia de un circuito electrónico. Al cambiar la inductancia, puedes modificar cómo una señal eléctrica atraviesa el sistema y afecta sus características de impedancia.

El impacto de la inductancia en la respuesta en frecuencia es doble. En primer lugar, aumentar la inductancia disminuirá la frecuencia de resonancia del circuito, lo que hará que sea más sensible a frecuencias más bajas. Por el contrario, disminuir la inductancia aumentará la frecuencia de resonancia y la hará más sensible a frecuencias más altas.

Además, variar la inductancia también puede provocar distorsión de la señal. A medida que las frecuencias más altas pasan a través de un componente inductivo, sus señales experimentan una mayor oposición debido al aumento de la reactancia en esas frecuencias. Esto provoca distorsión y altera la forma de onda de salida.

Capacitancia y Calidad de la Señal en Electrónica de RF

La capacitancia afecta directamente la calidad de la señal en la electrónica de RF al influir en la impedancia del circuito. Al tratar la capacitancia y su impacto en la calidad de la señal, hay varios factores clave a considerar:

• Respuesta en frecuencia: La capacitancia juega un papel crucial en determinar la respuesta en frecuencia de un circuito de RF. A medida que la frecuencia aumenta, la reactancia del condensador disminuye, permitiendo que fluya más corriente a través de él. Esto puede llevar a una disminución en la impedancia general del circuito a frecuencias más altas.

• Relación señal-ruido: Los condensadores pueden introducir ruido en un circuito de RF debido a sus características inherentes, como la absorción dieléctrica y las corrientes de fuga. Valores de capacitancia más altos generalmente resultan en niveles de ruido aumentados, lo que puede afectar negativamente la relación señal-ruido.

• Adaptación de impedancia: Lograr una adaptación adecuada de impedancia es esencial para maximizar la transferencia de potencia y minimizar las reflexiones de señal en circuitos de RF. La capacitancia se utiliza a menudo junto con otros componentes para ajustar o adaptar la impedancia de un circuito para que coincida con la fuente o la carga.

• Limitaciones de ancho de banda: La presencia de capacitancia puede imponer limitaciones en el ancho de banda que un circuito de RF puede manejar de manera efectiva. Las capacitancias altas tienden a limitar el rendimiento de alta frecuencia, mientras que las capacitancias bajas pueden restringir la respuesta de baja frecuencia.

Comprender estos aspectos de la capacitancia es crucial para diseñar y optimizar circuitos de RF para obtener una calidad de señal óptima. Al seleccionar cuidadosamente los valores de capacitores apropiados y considerar sus efectos en la respuesta en frecuencia, la relación señal-ruido, la adaptación de impedancia y las limitaciones de ancho de banda, se puede garantizar que la electrónica de RF funcione de manera óptima en términos de calidad de señal y rendimiento general del sistema.

Impedancia y su impacto en la calidad de la señal

Comprender la impedancia y cómo afecta a la calidad de la señal es esencial para optimizar el rendimiento de tus circuitos de RF. La impedancia se refiere a la oposición que un circuito presenta al flujo de corriente alterna (CA). Está compuesta tanto por componentes de resistencia como de reactancia, los cuales pueden influir en el comportamiento de las señales en tus circuitos.

Equilibrar la impedancia es crucial porque cuando hay una falta de coincidencia entre las impedancias de la fuente y la carga, se producen reflexiones de señal. Estas reflexiones pueden degradar la calidad de la señal, lo que lleva a pérdida de potencia, distorsión y eficiencia reducida. Para evitar estos problemas, se emplean técnicas de coincidencia de impedancia.

La coincidencia de impedancia implica ajustar los valores de impedancia en un circuito para garantizar la transferencia máxima de potencia entre la fuente y la carga. Esto se logra utilizando diversos componentes pasivos como resistores, capacitores o inductores. Al seleccionar cuidadosamente estos componentes y sus valores, puedes minimizar las reflexiones de señal y optimizar el rendimiento general de tus circuitos de RF.

Un método común para lograr la coincidencia de impedancia es mediante el uso de una red llamada balun. Un balun convierte una señal eléctrica desequilibrada en una equilibrada o viceversa. Esto ayuda a mantener niveles adecuados de impedancia en todo el circuito.

Otra técnica utilizada para equilibrar la impedancia es emplear líneas de transmisión con impedancias características específicas. Estas líneas de transmisión ayudan a mantener una impedancia constante a lo largo de su longitud, reduciendo las reflexiones causadas por desajustes.

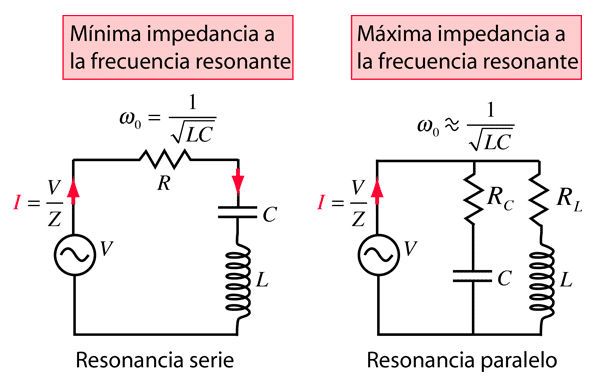

Resonancia y respuesta en frecuencia en circuitos RLC

Para comprender el comportamiento de los circuitos RLC, es crucial adentrarse en los conceptos de resonancia y amplificación de señal.

La resonancia ocurre cuando la frecuencia natural de un circuito RLC coincide con la frecuencia de una señal aplicada, lo que resulta en un aumento significativo en la amplitud. Este fenómeno permite una transferencia de señal eficiente y puede ser aprovechado para mejorar el rendimiento de los sistemas electrónicos.

Además, la respuesta en frecuencia y la filtración desempeñan un papel vital en la determinación del rango de frecuencias que un circuito RLC puede transmitir o atenuar de manera efectiva. Mediante el diseño cuidadoso de filtros, los ingenieros pueden moldear la curva de respuesta en frecuencia para lograr resultados deseados en términos de fidelidad de señal y reducción de ruido.

Resonancia y Amplificación de Señal

La resonancia en un circuito RLC puede amplificar considerablemente las señales en la electrónica de RF. Cuando la frecuencia de la señal de entrada coincide con la frecuencia de resonancia del circuito RLC, se produce una amplificación de la señal.

Así es cómo funciona:

• Aumento de la ganancia de voltaje: En la resonancia, la impedancia del circuito RLC se minimiza, lo que permite un flujo máximo de corriente. Esto resulta en un voltaje más alto a través de la resistencia de carga y, consecuentemente, amplifica la señal.

• Amplificación selectiva: El ancho de banda de un circuito RLC es estrecho en la resonancia, lo que significa que solo permite pasar un rango específico de frecuencias con pérdidas mínimas. Esta amplificación selectiva mejora las señales dentro de este rango mientras atenúa las demás.

• Factor de calidad mejorado (factor Q): El factor Q mide la eficiencia con la que un circuito RLC almacena y libera energía. Factores Q más altos permiten una mayor amplificación de la señal al asegurar una pérdida mínima de energía durante las oscilaciones.

• Sensibilidad mejorada: La resonancia aumenta la sensibilidad de un circuito RLC a pequeños cambios en la frecuencia, lo que permite una sintonización precisa y una detección precisa de la señal.

Comprender cómo la resonancia afecta la amplificación de señales en un circuito RLC es crucial para optimizar los diseños de electrónica de RF y mejorar el rendimiento general del sistema.

Respuesta en frecuencia y filtrado

Ahora que comprendes el concepto de resonancia y amplificación de señal en un circuito RLC, profundicemos en cómo este circuito afecta la respuesta en frecuencia y el filtrado en la electrónica de RF.

La respuesta en frecuencia se refiere a cómo un sistema electrónico, como un circuito RLC, responde a diferentes frecuencias de señales de entrada. En el caso de un circuito RLC, influye en la amplitud y desplazamiento de fase de las señales a varias frecuencias.

El filtrado es un aspecto crucial de la electrónica de RF, ya que nos permite pasar o rechazar selectivamente ciertas frecuencias. Un circuito RLC puede diseñarse como un filtro pasa-alto, filtro pasa-bajo, filtro pasa-banda o filtro rechaza-banda, dependiendo de los valores de sus componentes.

Para ayudarte a entender esto mejor, aquí tienes una tabla que describe las características de diferentes tipos de filtros:

Tipo de Filtro	¿Pasa frecuencias por debajo de la frecuencia de corte?	¿Pasa frecuencias por encima de la frecuencia de corte?
Pasa-alto	No	Sí
Pasa-bajo	Sí	No
Pasa-banda	No	No
Rechaza-banda	Sí	Sí

Amortiguamiento y atenuación de señal en electrónica de RF

El factor de amortiguamiento en un circuito RLC afecta la atenuación de las señales en la electrónica de RF. Cuando se trata de la integridad de la señal, es crucial entender cómo las técnicas de amortiguamiento pueden afectar la calidad de las señales transmitidas o recibidas. Aquí hay cuatro puntos clave a considerar:

• Factor de amortiguamiento: El factor de amortiguamiento determina qué tan rápido se extinguen las oscilaciones en un circuito RLC después de aplicar una señal de entrada. Un factor de amortiguamiento más alto significa una atenuación más rápida, reduciendo las posibilidades de oscilaciones indeseadas y resonancias.

• Sobreamortiguamiento: Cuando un circuito está sobreamortiguado, su respuesta se vuelve lenta, lo que resulta en tiempos de subida y caída más lentos de las señales. Si bien esto reduce la posibilidad de resonancias, también puede resultar en una pérdida de información de alta frecuencia y una disminución en la calidad general de la señal.

• Subamortiguamiento: Por otro lado, el subamortiguamiento ocurre cuando la respuesta de un circuito muestra un comportamiento oscilatorio antes de estabilizarse. Esto puede provocar sobrepicos y subpicos en la forma de onda de la señal, causando distorsión y posibles errores de datos.

• Amortiguamiento crítico: Lograr un amortiguamiento crítico logra un equilibrio entre el sobreamortiguamiento y el subamortiguamiento al proporcionar una integridad de señal óptima mientras se minimizan los efectos de distorsión y resonancia. Garantiza que las señales alcancen sus niveles deseados sin sobrepicos o subpicos innecesarios.

Al comprender estos aspectos del amortiguamiento en un circuito RLC, los ingenieros pueden tomar decisiones informadas sobre la selección de componentes adecuados y el diseño de circuitos que maximicen la calidad de la señal mientras se minimiza el ruido y la interferencia.

Implementar técnicas de amortiguamiento efectivas juega un papel vital en garantizar una comunicación confiable dentro de los sistemas de electrónica de RF, donde preservar la integridad de la señal es fundamental para una transmisión o recepción precisa de datos.

Efectos del circuito RLC en la distorsión de la señal

Lograr un amortiguamiento crítico busca un equilibrio entre el amortiguamiento excesivo y el amortiguamiento insuficiente, garantizando una integridad de señal óptima al minimizar la distorsión y los efectos de oscilación. Al analizar los efectos de un circuito RLC en la distorsión de la señal, es esencial comprender cómo interactúan los diferentes componentes entre sí.

El circuito RLC consta de tres elementos clave: resistencia (R), inductancia (L) y capacitancia (C). Cada componente desempeña un papel importante en la determinación del comportamiento del circuito y su impacto en la calidad de la señal. Veamos más de cerca sus propiedades:

Componente	Símbolo	Propiedad
Resistencia	R	La oposición al flujo de corriente en el circuito que convierte la energía eléctrica en calor. Ayuda a reducir los picos de voltaje causados por cambios rápidos en la corriente.
Inductancia	L	La capacidad de una bobina o cable para almacenar energía en su campo magnético. Resiste los cambios en el flujo de corriente, lo que resulta en tiempos de subida y caída más lentos de las señales.
Capacitancia	C	La capacidad de un condensador para almacenar energía en un campo eléctrico. Permite el almacenamiento y la liberación de carga eléctrica, lo que influye en la respuesta de frecuencia de la señal.

La interacción entre estos componentes puede llevar a varios efectos en la distorsión de la señal dentro de un circuito RLC:

• Atenuación: La resistencia causa una pérdida gradual de la intensidad de la señal con el tiempo debido a la disipación de energía como calor.
• Desplazamiento de fase: La inductancia y la capacitancia introducen desplazamientos de fase entre las formas de onda de voltaje y corriente, lo que afecta el tiempo de la señal.
• Resonancia: Cuando la frecuencia natural coincide con la frecuencia de resonancia determinada por los valores de L y C, se produce una amplificación, lo que lleva a una distorsión no deseada.

Comprender estos efectos puede ayudar a los ingenieros a diseñar circuitos de RF con un control preciso sobre la calidad de la señal y minimizar las distorsiones causadas por las interacciones RLC. Al seleccionar cuidadosamente los valores adecuados de los componentes, es posible mitigar la distorsión y optimizar el rendimiento general del circuito.

Mejorando la calidad de la señal a través del diseño del circuito RLC

Para mejorar la calidad de tus señales, puedes mejorar el diseño de tu circuito RLC. Al optimizar los componentes y parámetros de tu circuito, puedes mejorar de manera efectiva el rendimiento de tus dispositivos electrónicos de RF. Aquí tienes cuatro consideraciones clave a tener en cuenta al diseñar un circuito RLC:

• Selección de componentes: Elige componentes de alta calidad que tengan valores bajos de resistencia, inductancia y capacitancia. Esto minimizará las pérdidas y garantizará una transmisión de señal precisa.

• Respuesta en frecuencia: Analiza las características de respuesta en frecuencia de tu circuito trazando su ganancia o atenuación en función de la frecuencia. Ajusta los valores de los componentes para lograr una respuesta plana dentro del ancho de banda deseado.

• Optimización del ancho de banda: Determina el ancho de banda requerido para tu aplicación y diseña tu circuito RLC en consecuencia. Utiliza técnicas apropiadas como filtros pasa banda o pasa bajos para suprimir frecuencias no deseadas o ruido.

• Coincidencia de impedancias: Ajusta la impedancia de los diferentes componentes dentro de tu circuito para maximizar la transferencia de potencia y minimizar las reflexiones. Esto es particularmente importante en las interfaces entre diferentes etapas de amplificación o filtrado.

Al considerar cuidadosamente estos factores durante el diseño del circuito RLC, puedes mejorar significativamente la calidad de la señal en aplicaciones de dispositivos electrónicos de RF, como sistemas de comunicación inalámbrica, sistemas de radar y receptores/transmisores de radio. Recuerda analizar y simular tu circuito utilizando herramientas de software como SPICE para ajustar su rendimiento antes de implementarlo en hardware.

La optimización del diseño de un circuito RLC es crucial para lograr una calidad de señal superior en aplicaciones de dispositivos electrónicos de RF. Mediante la selección cuidadosa de componentes, el análisis de las características de respuesta en frecuencia, la optimización del ancho de banda y la coincidencia de impedancias entre diferentes etapas, puedes mejorar en gran medida el rendimiento general. Siguiendo estas pautas y utilizando herramientas de simulación para fines de validación, podrás optimizar tus circuitos RLC de manera efectiva.

Preguntas frecuentes

¿Cómo afecta el circuito RLC al rendimiento general de la electrónica de RF?

El rendimiento general de la electrónica de RF se ve influenciado por el circuito RLC. Las implicaciones del circuito RLC en el diseño de filtros de RF son significativas.

La inductancia juega un papel crucial en la distorsión de la señal en los circuitos de RF. Comprender cómo el circuito RLC afecta la calidad de la señal puede llevar a un diseño mejorado y a la optimización de los sistemas de RF.

¿Cuáles son algunas aplicaciones comunes del circuito RLC en la electrónica de RF?

En la electrónica de RF, el circuito RLC encuentra diversas aplicaciones debido a sus ventajas. Se utiliza comúnmente para adaptar impedancias, filtrar frecuencias no deseadas y ajustar circuitos a frecuencias específicas.

La capacidad del circuito RLC para controlar y manipular la resonancia lo hace útil en transmisores y receptores de radio. Además, ayuda a mejorar la calidad de la señal al reducir el ruido y la distorsión en los sistemas de RF.

En general, el circuito RLC desempeña un papel crucial en la optimización del rendimiento y la mejora de la funcionalidad de la electrónica de RF.

¿Se puede utilizar el circuito RLC para mejorar la calidad de la señal en los sistemas de comunicación inalámbrica?

Para mejorar la calidad de la señal en los sistemas de comunicación inalámbrica, se pueden utilizar diversas técnicas de mejora de la señal.

Una de estas técnicas es el uso de un circuito RLC. Este circuito desempeña un papel crucial en la optimización de la comunicación inalámbrica al controlar y filtrar las señales.

¿Cómo afecta el componente de resistencia en el circuito RLC a la calidad de la señal?

El componente de resistencia en el circuito RLC juega un papel crucial en la determinación de la calidad de la señal. Su impacto en el rendimiento general es significativo.

Al introducir resistencia, afecta el factor de amortiguamiento del circuito, que determina qué tan rápido se disipan las oscilaciones. Esto afecta directamente el ancho de banda y la estabilidad de la señal.

Además, la resistencia también puede causar pérdida de potencia e introducir ruido en el sistema. Por lo tanto, comprender y gestionar la resistencia es esencial para optimizar la calidad de la señal en la electrónica de radiofrecuencia.

¿Existen Limitaciones o Desventajas al Utilizar un Circuito RLC en Electrónica de RF?

Al utilizar un circuito RLC en electrónica de RF, es importante tener en cuenta sus limitaciones y desventajas.

Una limitación es que el circuito puede introducir ruido adicional y distorsión a la señal, afectando su calidad.

Además, el circuito RLC puede tener un ancho de banda limitado, lo que restringe su capacidad para procesar eficazmente una amplia gama de frecuencias.

Estas limitaciones deben ser consideradas al diseñar sistemas de RF para asegurar una calidad y rendimiento óptimos de la señal.

Conclusión

En conclusión, el circuito RLC desempeña un papel crucial en la determinación de la calidad de la señal en la electrónica de RF. Al comprender los conceptos básicos de resistencia, inductancia y capacitancia, podemos diseñar circuitos de manera efectiva que mejoren la calidad de la señal.

La resonancia y la respuesta de frecuencia también contribuyen a optimizar el rendimiento de la señal. Sin embargo, es importante considerar los efectos de amortiguación y atenuación, así como la posible distorsión de la señal causada por el circuito RLC.

Al considerar cuidadosamente estos factores e implementar diseños de circuitos adecuados, podemos lograr una calidad de señal óptima en la electrónica de RF.
