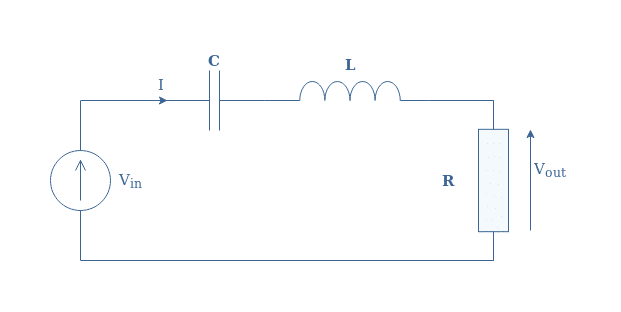

5 formas de identificar un circuito RLC de alta calidad:

• Componentes de alta calidad: Un circuito RLC de alta calidad estará compuesto por componentes de alta calidad, como resistencias, inductores y capacitores que cumplen con las especificaciones técnicas y tienen una vida útil prolongada.

• Baja resistencia en los componentes: Un circuito RLC de alta calidad tendrá una baja resistencia en sus componentes, lo que significa que la energía se distribuirá de manera eficiente y no se perderá en forma de calor.

• Buena respuesta en frecuencia: Un circuito RLC de alta calidad tendrá una buena respuesta en frecuencia,

¿Estás buscando identificar un circuito RLC de alta calidad? En este artículo, te guiaremos a través de cinco formas efectivas para lograrlo.

Comprender la importancia de la calidad de los componentes, evaluar la frecuencia resonante, analizar el factor de amortiguamiento, examinar el factor Q y evaluar la capacidad de manejo de potencia, son pasos cruciales para determinar la calidad de un circuito RLC.

Siguiendo estos métodos, puedes asegurar estabilidad, confiabilidad y un rendimiento óptimo para tus circuitos.

¡Vamos a sumergirnos!

Comprendiendo la importancia de la calidad de los componentes

Es necesario comprender la importancia de la calidad de los componentes para identificar un circuito RLC de alta calidad. La fiabilidad de los componentes es crucial a la hora de diseñar y construir circuitos electrónicos. Los componentes confiables garantizarán el rendimiento general y la longevidad del circuito. Cuando los componentes son de baja calidad, pueden surgir diversos problemas, como una eficiencia reducida, un aumento en el consumo de energía e incluso el fallo del circuito.

Un aspecto clave de la calidad de los componentes es medir la precisión de la impedancia. La impedancia se refiere a la oposición que la corriente eléctrica enfrenta al fluir a través de un circuito. Es esencial para el correcto funcionamiento de un circuito RLC, ya que afecta su respuesta en frecuencia y rendimiento general. La medición precisa de la impedancia ayuda a identificar cualquier desviación o discrepancia en los componentes utilizados en el circuito.

Para medir la precisión de la impedancia, se pueden utilizar diversas técnicas, como el uso de un medidor LCR o un analizador de redes vectoriales. Estas herramientas permiten realizar mediciones precisas aplicando frecuencias y voltajes conocidos a través de diferentes componentes del circuito RLC y analizando sus respuestas.

Otro factor importante a tener en cuenta es seleccionar componentes de fabricantes de renombre que tengan un historial de producción de productos de alta calidad. Esto garantiza que estás utilizando componentes confiables que cumplen con los estándares de la industria y han pasado por rigurosos procesos de prueba.

Evaluando la frecuencia de resonancia

Al evaluar la frecuencia de resonancia de un circuito RLC, hay dos puntos clave que debes considerar: la evaluación de la precisión de la frecuencia y el análisis de la respuesta de la señal.

La evaluación de la precisión de la frecuencia implica medir la frecuencia de resonancia real del circuito y compararla con el valor esperado. Esto ayuda a determinar si hay alguna discrepancia o error en los componentes o diseño del circuito.

Por otro lado, el análisis de la respuesta de la señal se centra en examinar cómo responde el circuito a diferentes frecuencias de entrada, lo que te permite comprender su comportamiento y características de rendimiento.

Evaluación de precisión de frecuencia.

La precisión de frecuencia de un circuito RLC se puede evaluar comparando la frecuencia medida con la frecuencia esperada o deseada. Esta evaluación te permite determinar qué tan cerca está el circuito de operar según sus especificaciones previstas. Para medir la precisión con precisión, debes considerar dos parámetros importantes: el error absoluto y el error relativo.

Parámetro	Fórmula	Descripción
Error absoluto	(	ext{{Frecuencia medida}} - ext{{Frecuencia deseada}}	)	La diferencia entre la frecuencia medida y la frecuencia deseada, sin tener en cuenta la dirección.
Error relativo	(rac{{ext{{Error absoluto}}}}{{ext{{Frecuencia deseada}}}} imes 100)	El error absoluto expresado como un porcentaje de la frecuencia deseada, indicando la desviación relativa.

Análisis de respuesta de señal

Para evaluar de manera precisa la respuesta de señal de un circuito RLC, es importante analizar la frecuencia medida y compararla con la frecuencia deseada. Este proceso, conocido como análisis de señal, juega un papel crucial en la evaluación del rendimiento del circuito.

Al examinar las características de la señal, como la amplitud y el desplazamiento de fase, puedes determinar qué tan bien está funcionando el circuito e identificar posibles problemas o desviaciones del comportamiento esperado.

El análisis de señal te permite medir parámetros clave como la ganancia, el ancho de banda y la distorsión. Te ayuda a comprender cómo se procesan las señales dentro del circuito RLC y si cumplen con tus requisitos de precisión y confiabilidad.

A través de este análisis, puedes identificar si hay resonancias o armónicos inesperados que pueden afectar el rendimiento del circuito.

Analizando el Factor de Amortiguamiento

Una forma de analizar el factor de amortiguación en un circuito RLC de alta calidad es observando la tasa de decaimiento de la respuesta transitoria. El análisis del factor de amortiguación es un paso esencial en la evaluación de la estabilidad del circuito, ya que ayuda a determinar qué tan rápido se disipa la energía del circuito con el tiempo. Al estudiar esta tasa de decaimiento, se pueden obtener conocimientos valiosos sobre el rendimiento general y la calidad del circuito.

Al evaluar el factor de amortiguación, es crucial entender que un valor más alto indica una disipación más fuerte de energía y, por lo tanto, resulta en un decaimiento más rápido. Por el contrario, un valor más bajo sugiere una disipación de energía menor y un decaimiento más lento. Idealmente, se desea que el circuito RLC tenga un factor de amortiguación apropiado que garantice un funcionamiento estable sin oscilaciones excesivas.

Para realizar el análisis del factor de amortiguación, primero debe excitarse el circuito con una señal de entrada transitoria. Esta señal debe permitir una observación fácil de su decaimiento con el tiempo. Mientras se observa este decaimiento, preste atención a qué tan rápido se acerca a cero sin ningún sobrepico u oscilaciones. Una disminución rápida pero controlada indica buenas características de amortiguación.

La clave aquí es encontrar un equilibrio entre un decaimiento rápido y la estabilidad. Demasiada amortiguación puede conducir a tiempos de respuesta lentos o incluso a fallas completas en algunos casos. Por otro lado, una amortiguación insuficiente puede resultar en oscilaciones no deseadas o incluso inestabilidad dentro del circuito.

Examinando el factor Q

Cuando se analiza el factor Q, es importante comprender su importancia en los circuitos eléctricos.

El factor Q, o factor de calidad, mide la eficiencia de un circuito al comparar la energía almacenada con la energía disipada.

Varios factores afectan el valor Q, incluyendo pérdidas por resistencia y componentes reactivos como inductores y capacitores.

Explicación de la importancia del factor Q

Debes comprender la importancia del factor Q en un circuito RLC de alta calidad. El factor Q, también conocido como factor de calidad, mide la eficiencia y el rendimiento de un circuito eléctrico. Aquí hay cuatro razones por las cuales el factor Q es crucial:

• Mejor almacenamiento de energía: Un circuito de alto factor Q puede almacenar más energía durante períodos más largos, lo que resulta en una mayor eficiencia y estabilidad.

• Menor pérdida de señal: Los circuitos de alto factor Q minimizan las pérdidas al reducir la resistencia y minimizar la reactancia, lo que garantiza una mejor transmisión de señal.

• Pico de resonancia más agudo: Un factor Q más alto produce un pico de resonancia más agudo, lo que permite una respuesta de frecuencia precisa y un filtrado preciso.

• Ancho de banda más estrecho: Con un factor Q más alto, el ancho de banda se estrecha, lo que permite un filtrado selectivo y reduce la interferencia de frecuencias vecinas.

Factores que afectan el valor Q

Para entender qué factores afectan al valor Q, es importante considerar la resistencia, la reactancia y otras propiedades del circuito eléctrico.

El valor Q, o factor de calidad, es una medida de cómo se almacena y se libera eficientemente la energía en un circuito.

Un factor que afecta la pérdida en un circuito es la resistencia. Una resistencia más alta conlleva a una mayor disipación de energía y a un menor valor Q.

Otro factor es la reactancia, que está relacionada con la frecuencia a la cual opera el circuito. Componentes reactivos como capacitores e inductores pueden introducir pérdidas y afectar el valor Q.

Además, la selección de componentes juega un papel crucial en la determinación del valor Q de un circuito. Elegir componentes de alta calidad con bajas pérdidas resistivas y reactivas puede mejorar significativamente la eficiencia y el rendimiento general de un circuito RLC.

Por lo tanto, comprender estos factores que afectan a la pérdida y considerar la selección de componentes son esenciales para optimizar el valor Q de un circuito eléctrico.

Evaluando la capacidad de manejo de potencia

Evaluar la capacidad de manejo de potencia de un circuito RLC de alta calidad implica considerar varios factores.

Un factor importante es la clasificación de potencia máxima del circuito. Esta clasificación indica la cantidad de potencia que el circuito puede manejar sin sufrir daños o degradación en el rendimiento. Es crucial asegurarse de que la clasificación de potencia máxima del circuito se ajuste a sus requisitos específicos.

Otro factor clave es la confiabilidad de los componentes. Un circuito RLC de alta calidad está compuesto por componentes confiables que pueden soportar altos niveles de potencia y operar de manera consistente durante un período prolongado. Busque componentes con un historial comprobado y fabricantes de buena reputación para garantizar la confiabilidad a largo plazo.

La gestión térmica eficiente también es vital para mantener un rendimiento óptimo y evitar el sobrecalentamiento en aplicaciones de alta potencia. Busque circuitos con disipadores de calor adecuados, mecanismos de enfriamiento o consideraciones de diseño como conexiones de baja resistencia y espaciado adecuado entre componentes.

Además, las capacidades de manejo de potencia implican minimizar la distorsión armónica causada por no linealidades dentro del circuito. Los circuitos RLC de alta calidad emplean técnicas como una selección cuidadosa de componentes, ajuste preciso y filtrado efectivo para reducir los niveles de distorsión armónica.

Comprobando la baja resistencia en serie equivalente (ESR)

Cuando se trata de evaluar la calidad de un circuito, un indicador importante es la Resistencia Equivalente en Serie (ESR).

ESR se refiere a la resistencia presente en capacitores e inductores, lo cual puede tener un impacto significativo en el rendimiento del circuito.

Es crucial apuntar a valores bajos de ESR, ya que garantizan una mayor eficiencia, mejor estabilidad y reducción de pérdidas de energía en los circuitos.

ESR como indicador de calidad

ESR es un indicador confiable de un circuito RLC de alta calidad. Al medir la Resistencia en Serie Equivalente, se puede determinar la eficiencia y el rendimiento de su circuito. Aquí hay algunos puntos clave a tener en cuenta en cuanto a las técnicas de medición de ESR y los niveles de tolerancia de ESR:

• Técnicas de Medición: Hay varias formas de medir ESR, incluyendo el uso de un medidor LCR o un osciloscopio con capacidades de análisis de impedancia. Estas herramientas permiten mediciones precisas y exactas.

• Niveles de Tolerancia de ESR Ideales: Diferentes componentes tienen diferentes niveles de tolerancia de ESR ideales. Por ejemplo, los capacitores típicamente tienen valores de ESR más bajos en comparación con los inductores y resistores. Comprender estas tolerancias le ayudará a evaluar la calidad de su circuito.

• Impacto en el Rendimiento del Circuito: Valores altos de ESR pueden provocar pérdidas de potencia, reducción de la eficiencia y aumento de la generación de calor dentro del circuito. Por lo tanto, es crucial asegurarse de que su circuito RLC tenga valores bajos de ESR para un rendimiento óptimo.

• Aseguramiento de Calidad: El monitoreo y mantenimiento de valores bajos de ESR en sus circuitos RLC puede mejorar su confiabilidad, estabilidad y calidad general.

Importancia de la baja ESR

La Resistencia en Serie Equivalente (ESR, por sus siglas en inglés) es un parámetro crítico en los componentes electrónicos, especialmente en los condensadores. La ESR se refiere a la resistencia interna de un condensador y es una medida de la capacidad del condensador para disipar energía en forma de calor.

La baja ESR es importante en los condensadores porque afecta directamente su rendimiento y confiabilidad. Una ESR alta puede causar pérdidas de energía, aumento de la temperatura y disminución de la vida útil del condensador. Por otro lado,

Para garantizar un rendimiento óptimo, es importante mantener valores bajos de ESR en tu circuito RLC. ESR, o Resistencia en Serie Equivalente, es una medida de la resistencia interna dentro de un capacitor. Cuando el ESR es bajo, el capacitor puede almacenar y descargar energía de manera eficiente sin pérdidas significativas. Esto es crucial para mantener la estabilidad y reducir la disipación de energía en tu circuito.

Los capacitores de bajo ESR son especialmente importantes en aplicaciones que requieren operación a alta frecuencia o cambios rápidos de voltaje. Minimizan las variaciones de impedancia y ayudan a mantener una transmisión precisa de la señal a través del circuito. Mediante técnicas de análisis de impedancia, puedes identificar capacitores con valores bajos de ESR y elegir los adecuados para tus requisitos específicos.

Identificación de circuitos de alta calidad

Puedes determinar fácilmente si un circuito es de alta calidad examinando su rendimiento y confiabilidad. Aquí hay cuatro factores clave a considerar al evaluar la calidad de un circuito:

• Eficiencia del circuito: Un circuito de alta calidad tendrá pérdidas mínimas de energía debido a factores como la resistencia, capacitancia e inductancia. Los circuitos eficientes garantizan una transferencia de energía óptima y minimizan el desperdicio de energía.

• Ubicación de los componentes: La ubicación de los componentes dentro de un circuito juega un papel crucial en su rendimiento. Los circuitos de alta calidad tienen en cuenta la colocación adecuada de los componentes para optimizar el flujo de señal y reducir el riesgo de errores.

• Confiabilidad: Un circuito de alta calidad es confiable y opera de manera consistente a lo largo del tiempo sin fallas ni mal funcionamiento. Esto incluye considerar factores como la durabilidad de los componentes, la tolerancia a la temperatura y la protección contra influencias externas como la humedad o la interferencia electromagnética.

• Pruebas exhaustivas: Las pruebas rigurosas son esenciales para verificar la calidad de un circuito antes de su implementación. Esto garantiza que todos los aspectos cumplan con las especificaciones deseadas y garantiza un funcionamiento estable bajo diversas condiciones.

Verificando la calidad del inductor y del capacitor

Verifique si el inductor y el capacitor son de alta calidad inspeccionando su apariencia física en busca de signos de daño o construcción deficiente. Este es un paso importante para verificar la eficiencia de un circuito RLC. Al examinar el inductor, busque grietas o abolladuras visibles en su superficie. Además, asegúrese de que el enrollado esté bien apretado y con alambres distribuidos uniformemente, sin cables sueltos. Para los capacitores, verifique si hay abultamientos o fugas, ya que estos pueden indicar un defecto de fabricación.

Para evaluar aún más la calidad de estos componentes, debe considerar sus calificaciones de eficiencia. Los inductores de alta calidad tienen baja resistencia y valores de inductancia altos, lo que les permite almacenar energía de manera eficiente sin pérdidas significativas. Los capacitores con baja resistencia en serie equivalente (ESR) también son deseables, ya que pueden entregar energía de manera más efectiva.

Las normas de fabricación desempeñan un papel crucial en la determinación de la calidad de estos componentes. Busque indicadores como certificación ISO o cumplimiento de regulaciones específicas de la industria, como RoHS (Restriction of Hazardous Substances). Estas normas aseguran que los fabricantes cumplan con pautas específicas durante la producción, lo que resulta en componentes confiables y duraderos.

Otro aspecto a considerar es la reputación de la marca. Los fabricantes de renombre a menudo invierten mucho en investigación y desarrollo para producir productos superiores con niveles de rendimiento más altos. Suelen tener procesos de prueba rigurosos y medidas estrictas de control de calidad.

Recuerde que tanto el inductor como el capacitor contribuyen significativamente al rendimiento general de un circuito RLC. Al inspeccionar cuidadosamente su apariencia física, considerar las calificaciones de eficiencia, adherirse a las normas de fabricación y optar por marcas de renombre, puede identificar componentes de alta calidad que mejorarán la funcionalidad y confiabilidad de su circuito.

Pruebas de estabilidad y confiabilidad

Ahora que has verificado la calidad del inductor y el capacitor en tu circuito RLC, es hora de pasar a probar la estabilidad y confiabilidad. Este paso es crucial para asegurarte de que tu circuito funcione de manera consistente y confiable con el tiempo.

Para probar la estabilidad y confiabilidad, puedes emplear varios métodos de prueba y técnicas de análisis de rendimiento. Aquí hay cuatro pasos clave que pueden ayudarte a evaluar estos aspectos de tu circuito RLC:

• Análisis de respuesta en frecuencia: Al analizar la respuesta en frecuencia de tu circuito, puedes identificar cualquier desviación o anomalía en diferentes frecuencias. Esto te ayudará a determinar si existen problemas de estabilidad asociados con rangos de frecuencia específicos.

• Análisis de respuesta transitoria: Esto implica estudiar cómo responde el circuito a cambios repentinos o perturbaciones en las señales de entrada. Al someter tu circuito RLC a condiciones transitorias, puedes observar su comportamiento y asegurarte de que permanezca estable bajo condiciones de operación dinámicas.

• Pruebas de estrés térmico: Las variaciones de temperatura pueden afectar significativamente el rendimiento de los componentes electrónicos, incluidos aquellos en un circuito RLC. Realizar pruebas de estrés térmico te permite evaluar qué tan bien funciona tu circuito bajo diferentes condiciones de temperatura, asegurando su confiabilidad en un amplio rango de temperaturas de operación.

• Pruebas de confiabilidad: Esto implica someter el circuito RLC a períodos prolongados de funcionamiento bajo condiciones extremas como altas temperaturas o niveles excesivos de voltaje. Al simular entornos adversos, puedes identificar puntos débiles en tu diseño y realizar las mejoras necesarias antes de implementar el circuito.

Teniendo en cuenta la respuesta en frecuencia

Para evaluar la estabilidad de tu circuito, considera analizar su respuesta en frecuencia e identificar cualquier desviación o anomalía en diferentes frecuencias. El análisis de respuesta en frecuencia es un paso crucial en el diseño para un rendimiento óptimo. Te permite comprender cómo se comporta tu circuito en diversas frecuencias y ayuda a identificar posibles problemas que puedan surgir.

Al realizar un análisis de respuesta en frecuencia, es importante medir la ganancia y el desplazamiento de fase del circuito en función de la frecuencia. Esto se puede hacer utilizando diversas herramientas como un osciloscopio o un analizador de redes. Al barrer la frecuencia de entrada en un rango de valores, puedes observar cómo cambia la señal de salida.

Un circuito estable debe mostrar una ganancia consistente en diferentes frecuencias sin variaciones o fluctuaciones significativas. Cualquier desviación de este comportamiento ideal podría indicar problemas como resonancia, capacitancia parásita o efectos de inductancia. Estas anomalías pueden causar oscilaciones indeseadas, distorsión o incluso fallas en el circuito.

Al examinar el gráfico de respuesta en frecuencia y analizar sus características, puedes tomar decisiones informadas sobre la selección de componentes y modificaciones de diseño para asegurar un rendimiento óptimo. Por ejemplo, si notas picos en la ganancia en ciertas frecuencias, es posible que debas ajustar los valores de los componentes o agregar elementos de amortiguación para suprimir estas resonancias.

Diseñar para un rendimiento óptimo implica no solo lograr la funcionalidad deseada, sino también garantizar la estabilidad en una amplia gama de condiciones de operación. A través del análisis cuidadoso de la respuesta en frecuencia de tu circuito y la identificación de cualquier desviación o anomalía, puedes tomar medidas proactivas para mejorar su estabilidad y confiabilidad.

Comparando el rendimiento con simulaciones o circuitos de referencia

Al comparar el rendimiento de su circuito, es útil utilizar simulaciones o circuitos de referencia como puntos de referencia para evaluar su funcionalidad e identificar áreas de mejora. Simular el rendimiento le permite analizar varios aspectos del circuito sin tener que construirlo físicamente.

Aquí hay cuatro razones por las que simular el rendimiento y evaluar la precisión son fundamentales en el diseño de circuitos:

• Evaluación de precisión: las simulaciones le ayudan a evaluar qué tan precisamente su circuito funciona en comparación con un punto de referencia conocido. Al comparar la salida de su circuito simulado con la de un circuito de referencia, puede determinar si hay discrepancias que requieren atención.

• Identificación de puntos débiles: las simulaciones le permiten identificar áreas específicas donde su circuito puede estar rindiendo por debajo de lo esperado. Al analizar caídas de voltaje, flujos de corriente y otros parámetros en diferentes puntos del circuito simulado, puede identificar puntos débiles que necesitan mejoras.

• Oportunidades de optimización: a través de las simulaciones, puede experimentar con diferentes valores de componentes y configuraciones para optimizar el rendimiento de su circuito. Al observar los cambios en los resultados de la simulación, puede ajustar el diseño para lograr una mejor funcionalidad general.

• Pruebas rentables: utilizar simulaciones reduce la necesidad de prototipos físicos durante las etapas iniciales de prueba, lo que ahorra tiempo y dinero. Los circuitos simulados ofrecen iteraciones rápidas para mejoras de diseño antes de comprometer recursos para construir prototipos físicos.

Preguntas frecuentes

¿Cuáles son algunos signos comunes de un circuito RLC de baja calidad?

Si estás buscando señales de un circuito RLC de baja calidad, hay algunos problemas comunes de los que debes estar pendiente. Las técnicas de solución de problemas pueden ayudarte a identificar estos problemas.

Una señal es un comportamiento inestable o errático en la respuesta del circuito. Otro es un factor de potencia deficiente, lo cual indica ineficiencia.

Los circuitos de baja calidad también pueden tener ruido excesivo o distorsión en sus señales de salida.

¿Cómo puedo determinar la frecuencia resonante de un circuito RLC?

Para determinar la frecuencia de resonancia de un circuito RLC, es necesario calcularla. La resonancia ocurre cuando las reactancias capacitiva e inductiva se cancelan entre sí.

Puedes encontrar esta frecuencia utilizando la fórmula 1/(2π√(LC)), donde L es la inductancia y C es la capacitancia. Al ingresar estos valores, podrás identificar la frecuencia de resonancia exacta de tu circuito RLC.

Esta información es crucial para comprender cómo se comportará tu circuito en diferentes frecuencias.

¿Qué factores afectan el factor de amortiguamiento de un circuito RLC?

Para determinar el factor de amortiguamiento de un circuito RLC, se deben considerar los efectos de la resistencia y la inductancia. La resistencia juega un papel crucial en determinar qué tan rápido se disipa la energía en el circuito, afectando la velocidad a la que las oscilaciones se desvanecen.

La inductancia también afecta el amortiguamiento al influir en el flujo de corriente y los campos magnéticos dentro del circuito.

¿Cómo puedo medir el factor Q de un circuito RLC?

Para medir el factor Q de un circuito RLC, existen varias técnicas de medición disponibles.

Un método común es utilizar un analizador de redes y medir la frecuencia de resonancia y el ancho de banda del circuito. El factor Q puede ser calculado dividiendo la frecuencia de resonancia por el ancho de banda.

Otro enfoque es utilizar un osciloscopio y medir la caída de la respuesta transitoria, a partir de la cual se puede determinar el factor Q.

Estas técnicas de medición proporcionan información valiosa sobre la calidad de un circuito RLC.

¿Cuáles son algunos indicadores de una alta capacidad de manejo de potencia en un circuito RLC?

Para identificar un circuito RLC de alta calidad con una excelente capacidad de manejo de energía, busque indicadores como eficiencia energética y calificación de voltaje. Se considera de alta calidad un circuito que convierte eficientemente la energía eléctrica en potencia útil de salida.

Además, una calificación de voltaje más alta indica la capacidad de manejar niveles más altos de potencial eléctrico sin fallas o daños. Estos indicadores son cruciales para garantizar que el circuito RLC pueda manejar cargas de potencia significativas de manera efectiva y confiable.

Conclusión

En conclusión, siguiendo las cinco formas mencionadas anteriormente, puedes identificar de manera efectiva un circuito RLC de alta calidad.

Comprender la importancia de la calidad de los componentes, evaluar la frecuencia de resonancia, analizar el factor de amortiguamiento y el factor Q, evaluar la capacidad de manejo de energía y verificar la calidad del inductor y el capacitor son pasos clave para asegurarte de tener un circuito RLC confiable y eficiente.

Probar la estabilidad y confiabilidad, considerar la respuesta en frecuencia y comparar el rendimiento con simulaciones o circuitos de referencia también son factores importantes a considerar.

Prestando atención a estos factores, puedes optimizar el rendimiento de tu circuito y lograr los resultados deseados.
