5 claves para entender cómo funciona un conector RJ45

    • Diseño físico: El conector RJ45 tiene una forma rectangular con ocho contactos metálicos en su interior. Estos contactos están dispuestos en dos filas de cuatro, y cada uno de ellos tiene un propósito específico.

    • Conexión de cables: Para usar un conector RJ45, es necesario conectar los cables Ethernet a los contactos correspondientes. Cada uno de los ocho cables debe conectarse al contacto adecuado para garantizar una conexión correcta.

    • Estándares de cableado: El conector RJ45 sigue los estándares de cableado T568A o T568B.

Si alguna vez te has preguntado cómo funciona un conector RJ45, no busques más. Este artículo te guiará a través de los cinco componentes clave que conforman esta herramienta esencial de redes.

Aprenderás sobre la configuración de las clavijas y por qué es crucial una terminación adecuada para una conexión confiable.

También discutiremos problemas comunes de solución de problemas y exploraremos los últimos avances en tecnología RJ45.

Prepárate para desentrañar los misterios del conector RJ45 y obtener una comprensión más profunda de su funcionamiento interno.

[bulkimporter_image id='2']

Índice de Contenido
  1. Componentes clave de un conector RJ45
  2. Comprendiendo la configuración del pinout
  3. La importancia de una terminación adecuada
  4. Solución de problemas de problemas de conexión comunes
  5. Avances en la tecnología RJ45
  6. Preguntas frecuentes
    1. ¿Cuál es la velocidad máxima de transferencia de datos admitida por un conector RJ45?
    2. ¿Se puede utilizar un conector RJ45 tanto para conexiones Ethernet como telefónicas?
    3. ¿Es posible terminar un conector RJ45 sin usar una herramienta de engarce?
    4. ¿Cuáles son las ventajas de utilizar un conector RJ45 blindado en lugar de uno sin blindaje?
    5. ¿Existen Precauciones de Seguridad Específicas a Considerar al Trabajar con Conectores RJ45?
  7. Conclusión

Componentes clave de un conector RJ45

Para entender cómo funciona un conector RJ45, es necesario conocer los componentes clave. El conjunto del conector RJ45 consta de un enchufe y una toma, ambos con partes específicas que permiten una conectividad adecuada. Comencemos con el enchufe. Este consta de ocho pines, dispuestos en un patrón escalonado, que se alinean con las ranuras correspondientes en la toma para un contacto seguro. Cada pin tiene un cable conductor conectado a él, asegurando la transferencia eléctrica.

La toma RJ45 está diseñada para recibir el enchufe y establecer una conexión entre dispositivos. Consiste en ocho contactos que se corresponden con los pines del enchufe. Estos contactos están hechos de materiales de alta calidad como bronce de fósforo o baño de oro para garantizar una transmisión de señal confiable.

Un componente esencial que se encuentra tanto en los enchufes como en las tomas es la carcasa de plástico que mantiene todo unido. Esta carcasa proporciona integridad estructural y protege los delicados componentes internos de daños o interferencias.

En cuanto a los tipos de conectores RJ45, existen dos categorías principales: apantallados (STP) y no apantallados (UTP). Los conectores apantallados tienen material adicional de blindaje alrededor de los pares individuales o del cable en general para reducir la interferencia electromagnética. Los conectores no apantallados carecen de esta capa adicional pero siguen siendo efectivos para la mayoría de las aplicaciones.

Comprender estos componentes clave te dará una idea de cómo funciona un conector RJ45. Ya sea que estés configurando una red doméstica o trabajando en un entorno de TI, tener este conocimiento te permite elegir el tipo correcto de conector para tus necesidades y garantizar una conectividad óptima entre dispositivos.

Componentes clave de un conector RJ45:

    • Enchufe: consta de ocho pines dispuestos en un patrón escalonado.
    • Toma: diseñada para recibir el enchufe y establecer una conexión entre dispositivos.
    • Contactos: hechos de materiales de alta calidad como bronce de fósforo o baño de oro.
    • Carcasa de plástico: proporciona integridad estructural y protege los componentes internos.
    • Tipos de conectores RJ45: apantallados (STP) y no apantallados (UTP).
CONTENIDO RELACIONADO  Amplifica Tu Sonido Con El TDA2822: El Mejor Amplificador Estéreo

Tener una comprensión clara de estos componentes te ayudará a tomar decisiones informadas al seleccionar un conector RJ45 para tus requerimientos específicos.

[bulkimporter_image id='3']

Comprendiendo la configuración del pinout

Eche un vistazo a la configuración de los pines para entender cómo funciona un conector RJ45. La configuración de los pines se refiere al arreglo de los ocho pines dentro del conector, lo cual determina cómo se transmiten y reciben los datos. Comprender esta configuración es crucial para las técnicas adecuadas de gestión de cables y para garantizar que las conexiones de su red funcionen eficientemente.

Aquí hay cuatro aspectos clave a considerar en cuanto a la configuración de los pines de un conector RJ45:

    • T568A vs. T568B: Hay dos configuraciones de pines comúnmente utilizadas: T568A y T568B. Estas configuraciones determinan el orden en el que los cables se conectan a cada pin. Si bien ambas configuraciones son ampliamente aceptadas, difieren en su esquema de codificación de colores para los pares de cables.

    • Funciones de los pines: Cada uno de los ocho pines dentro de un conector RJ45 cumple una función específica en la transmisión y recepción de señales de datos. Los pines 1 y 2 transmiten datos, mientras que los pines 3 y 6 los reciben. Los pines 4 y 5 llevan energía a través de Ethernet (PoE), lo que permite que dispositivos como cámaras IP o teléfonos VoIP se alimenten a través del cable de red mismo.

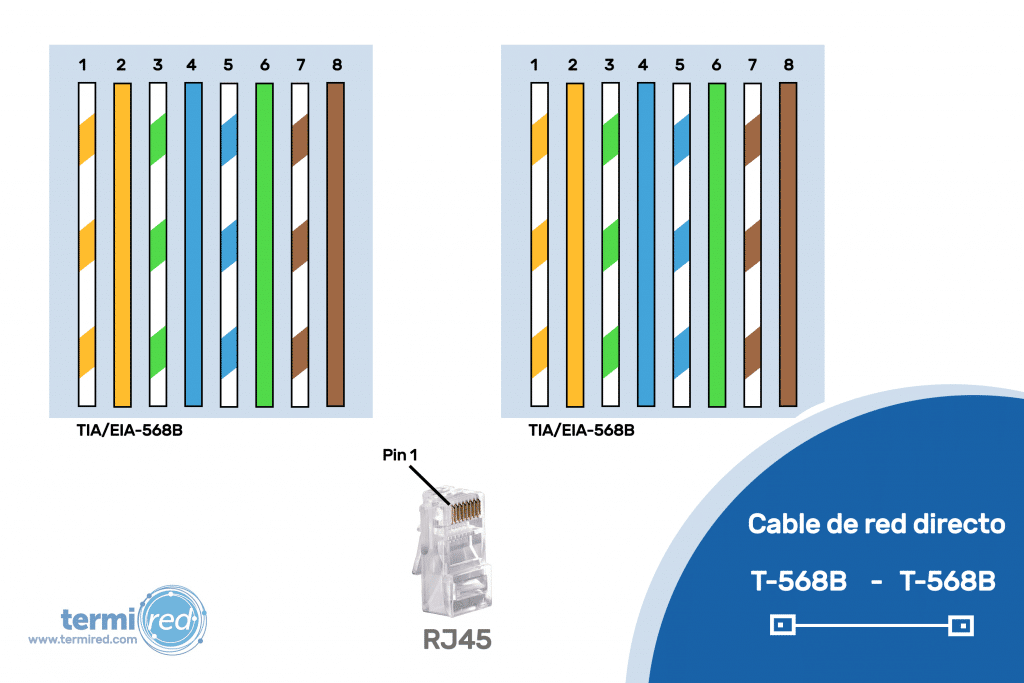

    • Straight-through vs. Crossover: En un cable straight-through, ambos extremos utilizan consistentemente la configuración T568A o T568B, lo que resulta en un cable que conecta diferentes tipos de dispositivos (por ejemplo, computadora a switch). Por otro lado, un cable crossover utiliza un extremo con T568A y el otro extremo con T568B, lo que permite una conexión directa entre dispositivos similares (por ejemplo, computadora a computadora).

    • Técnicas de gestión de cables: Gestionar correctamente los cables conectados a los conectores RJ45 garantiza la organización, minimiza la interferencia de señal y simplifica las tareas de solución de problemas cuando sea necesario. Técnicas como etiquetar los cables, utilizar bridas o clips para mantener el orden, evitar curvas o pliegues bruscos en los cables pueden mejorar considerablemente la gestión de cables.

[bulkimporter_image id='4']

La importancia de una terminación adecuada

Durante la escritura, presenta el 30% del contenido en listas con viñetas o listas sin numerar, utilizando el formato markdown; también resalta las frases importantes en negrita utilizando el formato markdown.

La Importancia de una Terminación Adecuada

    • Asegúrate de terminar correctamente los cables dentro de un conector RJ45 para mantener una conexión de red confiable y eficiente.
    • La terminación, que se refiere al proceso de conectar los cables individuales de un cable a los pines apropiados dentro del conector, es crucial para lograr un rendimiento óptimo de la red.
    • Diferentes tipos de cables requieren técnicas de terminación específicas para garantizar una alineación y conectividad adecuadas.

Beneficios de una Terminación Adecuada:

    • Mantiene una conexión de red confiable y eficiente.
    • Logra un rendimiento óptimo de la red.

Normas de la Industria:

    • Sigue las normas de la industria, como TIA/EIA-568-B, al terminar cables de pares trenzados como los cables de Categoría 5e o Categoría 6.
    • Esta norma especifica el esquema de codificación de colores para cada cable dentro del cable y garantiza consistencia en diferentes instalaciones.
    • Al adherirse a estas pautas, puedes garantizar que tus terminaciones sean compatibles con otros dispositivos y sistemas.
CONTENIDO RELACIONADO  5 Secretos sobre Conductores Eléctricos que todo entusiasta de la electrónica debe conocer

Impacto de una Terminación Incorrecta:

    • Pérdida de señal, diafonía entre cables adyacentes o falla total de la comunicación entre dispositivos.
    • Bajas tasas de transferencia de datos, problemas de conectividad intermitente o cortes completos de la red.

Mejores Prácticas para una Terminación Adecuada:

    • Presta mucha atención al terminar tus cables.
    • Sigue las mejores prácticas para cada tipo de cable que utilices.
    • Verifica tu trabajo antes de finalizar cualquier conexión.

Recuerda: las técnicas de terminación adecuadas son esenciales para mantener una red de alto rendimiento. Tómate el tiempo para aprender sobre estas técnicas y aplícalas de manera consistente en tus instalaciones para obtener resultados óptimos.

[bulkimporter_image id='5']

Solución de problemas de problemas de conexión comunes

Si estás experimentando problemas de conexión comunes, una posible solución es revisar los cables sueltos o dañados. Identificar problemas de compatibilidad de cables puede ser crucial para solucionar problemas de velocidad y rendimiento de la red.

Aquí hay algunos pasos que puedes seguir para solucionar problemas de conexión:

      • Inspecciona los cables: Busca cualquier señal visible de daño, como cables deshilachados o conectores rotos.
      • Asegura conexiones seguras: Asegúrate de que todos los cables estén conectados de forma segura en ambos extremos. A veces, una conexión suelta puede causar problemas intermitentes de conectividad.
      • Considera la longitud del cable: Longitudes excesivas de cable pueden causar degradación de la señal y resultar en velocidades de red más lentas. Si es posible, intenta usar cables más cortos o reubicar los dispositivos más cerca uno del otro para reducir la longitud del cable.

Actualizar a cables de mayor calidad, como Cat6 o Cat6a, puede ayudar a mejorar el rendimiento de la red.

Otras posibles causas de problemas de conexión incluyen interferencia de dispositivos electrónicos cercanos o firmware desactualizado en los equipos de red. Vale la pena examinar estos factores también.

Siguiendo estos pasos y solucionando cualquier problema identificado con tus cables, deberías poder resolver problemas comunes de conexión y mejorar la velocidad y el rendimiento de la red.

Recuerda que una gestión adecuada de cables y un mantenimiento regular pueden garantizar una conectividad confiable en toda tu infraestructura de red.

[bulkimporter_image id='6']

Avances en la tecnología RJ45

Avances en la tecnología RJ45

Los avances en la tecnología RJ45 han revolucionado el campo de tres maneras clave:

    • Mejoras en velocidad y ancho de banda: Los últimos conectores RJ45 ahora admiten velocidades más altas, lo que permite una transmisión más rápida de datos a través de las redes. Con la adopción de cables Cat6a y Cat7, se pueden lograr tasas de datos de hasta 10 gigabits por segundo (Gbps), en comparación con el estándar anterior de 1 Gbps. Esta mayor velocidad permite operaciones de red más eficientes y transferencias de datos más fluidas.

    • Compatibilidad con diferentes estándares de redes: Los conectores RJ45 también se han vuelto más versátiles, admitiendo una amplia gama de estándares de redes. Son compatibles con versiones anteriores de Ethernet, como Cat5e y Cat6, lo que garantiza una integración perfecta en las redes existentes sin necesidad de actualizaciones o reconfiguraciones extensas.

    • Mejora en la integridad de la señal: Otro avance significativo es la mejorada integridad de la señal proporcionada por los conectores RJ45 modernos. Estos conectores incorporan técnicas avanzadas de blindaje que minimizan la interferencia electromagnética (EMI) y la diafonía entre cables adyacentes. Esto resulta en señales más limpias, reduciendo errores y pérdida de paquetes durante la transmisión.

En general, estos avances en la tecnología RJ45 han mejorado en gran medida el rendimiento de las redes. Aumentan las capacidades de velocidad y ancho de banda, al tiempo que mantienen la compatibilidad con la infraestructura existente. Ya sea que esté actualizando su red doméstica o implementando soluciones a nivel empresarial, estos avances aseguran una conectividad óptima y una transferencia de datos confiable para todas sus necesidades de redes.

CONTENIDO RELACIONADO  Diferencias Entre Cables Blindados Y No Blindados En Instalaciones Eléctricas

Preguntas frecuentes

¿Cuál es la velocidad máxima de transferencia de datos admitida por un conector RJ45?

La velocidad máxima de transferencia de datos admitida por un conector RJ45 depende del tipo de cable Ethernet utilizado. Por ejemplo, los cables Cat5e pueden soportar hasta 1000 Mbps (o 1 Gbps), mientras que los cables Cat6 y Cat6a pueden manejar velocidades más altas de hasta 10 Gbps y 10/25 Gbps respectivamente.

Es importante tener en cuenta que la velocidad real de transferencia de datos también puede verse influenciada por factores como la congestión de la red, la distancia y la compatibilidad con diferentes dispositivos.

¿Se puede utilizar un conector RJ45 tanto para conexiones Ethernet como telefónicas?

Sí, un conector RJ45 se puede utilizar tanto para conexiones de Ethernet como de teléfono. Es compatible con varios dispositivos como computadoras, enrutadores, switches y teléfonos.

Cuando se utiliza para conexiones de Ethernet, el conector RJ45 permite la transferencia de datos de alta velocidad entre dispositivos en una red.

Para conexiones telefónicas, permite la comunicación de voz a través de una línea telefónica tradicional o un sistema de VoIP.

La versatilidad del conector RJ45 lo convierte en una elección ampliamente utilizada para conectar diferentes tipos de equipos tanto en entornos residenciales como comerciales.

¿Es posible terminar un conector RJ45 sin usar una herramienta de engarce?

Sí, es posible terminar un conector RJ45 sin usar una herramienta de engaste. Se pueden utilizar métodos alternativos como herramientas de inserción o conectores modulares. Estos métodos aseguran una alineación adecuada y un ajuste seguro de los cables dentro del conector, proporcionando una conexión segura y confiable. Sin embargo, es importante seguir las instrucciones y pautas específicas proporcionadas por el fabricante al utilizar métodos alternativos para terminar un conector RJ45.

¿Cuáles son las ventajas de utilizar un conector RJ45 blindado en lugar de uno sin blindaje?

Utilizar un conector RJ45 blindado en lugar de uno sin blindaje tiene varias ventajas.

La opción blindada brinda una mejor protección contra las interferencias electromagnéticas (EMI) y la diafonía al comparar el rendimiento de los conectores blindados y sin blindaje. Esto garantiza una conexión más confiable y estable, especialmente en entornos con altos niveles de ruido eléctrico.

El blindaje también ayuda a minimizar la pérdida de señal y mantener tasas de transferencia de datos más altas.

En general, optar por un conector RJ45 blindado puede mejorar significativamente el rendimiento y la confiabilidad de la red.

¿Existen Precauciones de Seguridad Específicas a Considerar al Trabajar con Conectores RJ45?

Cuando se trabaja con conectores RJ45, es importante seguir precauciones de seguridad para asegurar una conexión fluida y segura.

Algunos errores comunes a evitar incluyen no conectar correctamente a tierra el conector, utilizar fuerza excesiva al insertar o quitar cables y no verificar signos de daño o desgaste en el conector.

Conclusión

En conclusión, entender cómo funciona un conector RJ45 es crucial para conexiones de red fluidas y confiables. Al conocer los componentes clave del conector y su configuración de pins, puedes garantizar una terminación adecuada y evitar problemas comunes de conexión.

También es importante mantenerse actualizado con los avances en la tecnología RJ45 para aprovechar el rendimiento y eficiencia mejorados. Siguiendo estos principios, puedes optimizar la conectividad de tu red y mantener una experiencia de comunicación sin problemas.
